关于如图所示电路的判断,正确的是(D)

A.只闭合开关 $ S_1 $ 时,灯泡 $ L_1 $、$ L_2 $ 并联
B.只闭合开关 $ S_2 $ 时,灯泡 $ L_2 $、$ L_3 $ 并联
C.只闭合开关 $ S_2 $、$ S_3 $ 时,灯泡 $ L_2 $、$ L_3 $ 串联
D.闭合所有开关时,灯泡 $ L_1 $、$ L_2 $ 并联,$ L_3 $ 被短路

答案： D 解析 只闭合开关S₁时，电流从电源正极流出后，依次通过L₃→S₁→L₁后回到电源负极，所以灯泡L₁、L₃串联，A错误。只闭合开关S₂时，电流从电源正极流出后，依次通过L₃→S₂→L₂后回到电源负极，所以灯泡L₂、L₃串联，B错误。只闭合开关S₂、S₃时，L₃被短路，只有L₂接入电路，C错误。闭合所有开关时，L₃被短路，电流从电源正极流出后分成两支，一支通过L₂，另一支通过L₁，所以灯泡L₁、L₂并联，D正确。

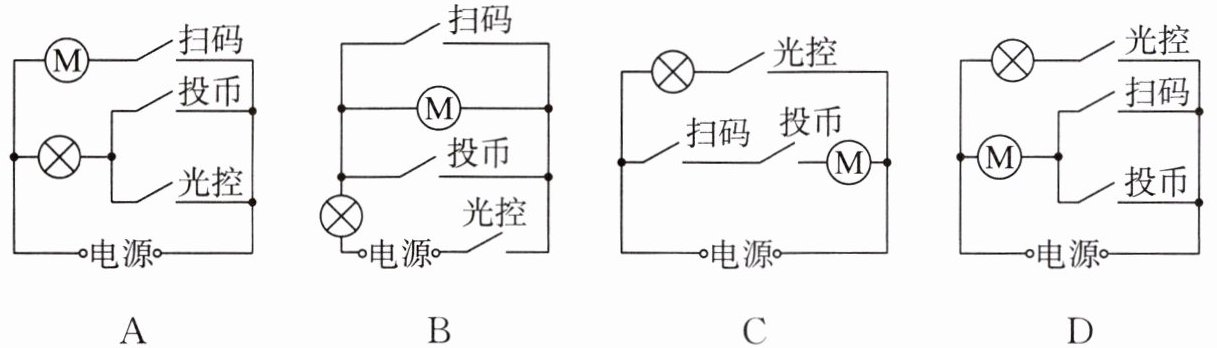

某学校为了培养学生的科学素养,开展了科创教育,某科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务；当光线较暗时,光控开关闭合,还可以提供照明。下列电路设计符合该要求的是(D)

答案： D 解析 由题意知，自动出售服务既可以通过扫码闭合开关，也可以通过投币闭合开关，这说明扫码和投币互不影响，由此可推知扫码开关和投币开关应是并联的，两个开关都能控制电动机；光线较暗时光控开关自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的。综上分析，D符合题意。

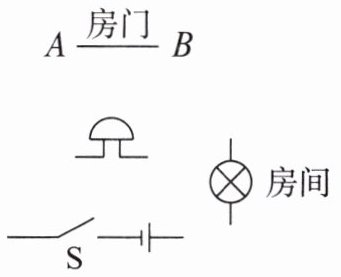

如图所示,某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关 $ S $ 闭合后,灯亮电铃不响；当房门被打开时,细导线 $ AB $ 被扯断,灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：

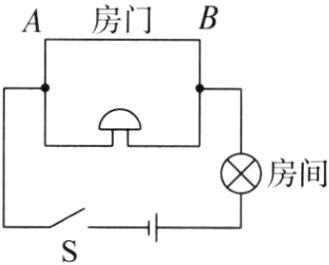

如图所示

解析 从电源正极依次串联灯泡、电铃以及开关回到电源负极，然后将细导线AB并联在电铃两端。

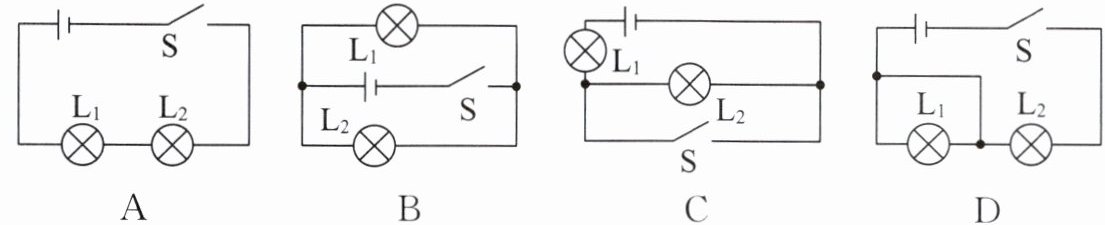

1. 如图所示的电路中,当开关 $ S $ 闭合时,灯泡 $ L_1 $、$ L_2 $ 组成的电路为并联的是(B)

答案： B
