《2025年同步测控优化设计九年级物理全一册人教版》

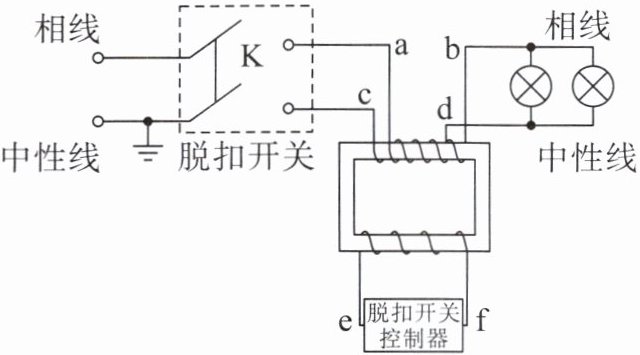

11. 家庭电路中,为了安全,一般在电能表后面电路上安装一个漏电保护器,如图所示,当相线中的电流跟中性线中的电流相等时,漏电保护器的e、f两端没有电压,脱扣开关K能始终保持接通；当相线中的电流跟中性线中的电流不相等时,漏电保护器的e、f两端就有了电压,脱扣开关K立即断开。下列说法正确的是(A)

A.站在地面上的人触及b线时,K自动断开,有触电保护作用
B.当用户家的电流超过一定值时,K自动断开,有过流保护作用
C.当相线和中性线间的电压太高时,K自动断开,有过压保护作用
D.人站在绝缘物上两手分别触到b线和d线时,K自动断开,有触电保护作用

答案： A

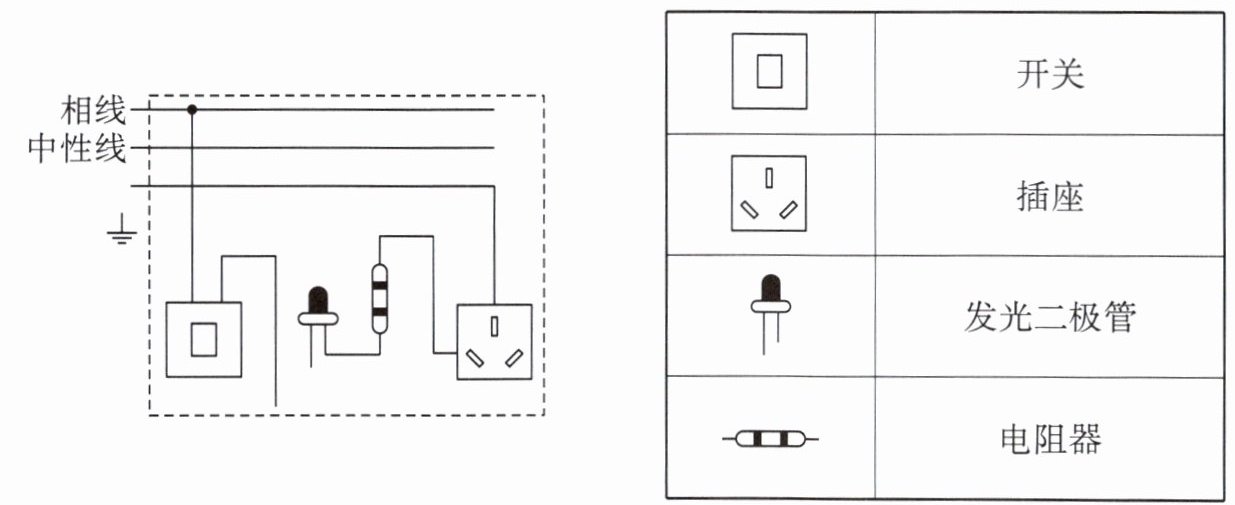

12. (2024·甘肃兰州中考)小明在使用插线板时发现：插线板上的开关断开时,指示灯不发光,插座断电；开关闭合时指示灯发光,插座通电；如果指示灯损坏,开关闭合时插座仍然可以通电。如图所示,虚线框内为插线板内部电路的简化示意图,请按上述要求用笔画线表示导线将插线板内部电路中的缺失部分补画完整。

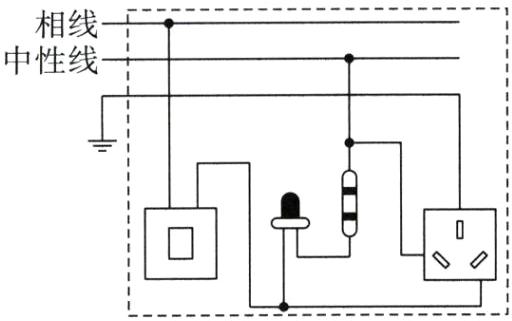

答案：
如图所示
