《2025年同步测控优化设计九年级物理全一册人教版》

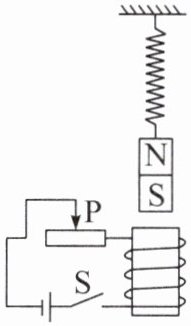

3. 如图所示,在电磁铁上方用弹簧悬挂一根条形磁体,闭合开关,在将滑动变阻器的滑片P从右向左滑动的过程中,弹簧将(D)


A.先伸长后缩短
B.逐渐伸长
C.静止不动
D.逐渐缩短

答案： D

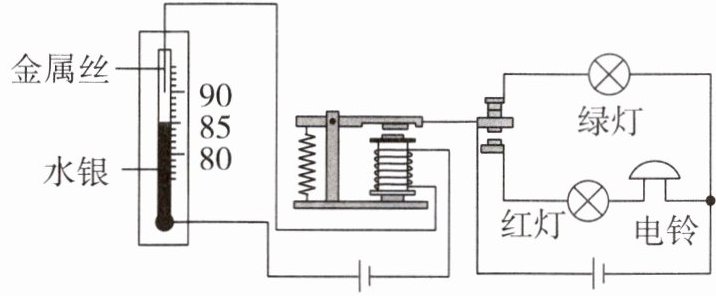

4. 下图是某科技小组设计的一种温度自动控制报警装置电路图,关于它的说法正确的是(A)

A.当温度达到$90^{\circ}C$时,报警装置就会响铃,同时红灯亮
B.当温度达到$90^{\circ}C$时,报警装置就会响铃,同时绿灯亮
C.当温度低于$90^{\circ}C$时,报警装置就会响铃,同时绿灯亮
D.当温度低于$90^{\circ}C$时,报警装置就会响铃,同时红灯亮

答案： A

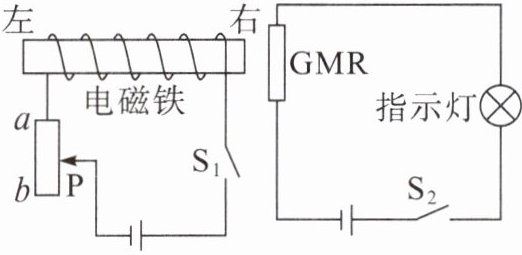

5. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。图中GMR代表巨磁电阻,在磁场中,其阻值随磁场的逐渐增强而减小。闭合开关$S_{1}$、$S_{2}$,下列说法中(C)
①电磁铁左端为S极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动,电磁铁磁性变强
④将滑片P向a端滑动,指示灯变亮

A.只有①③正确
B.只有①②正确
C.只有②④正确
D.只有②③正确

答案： C

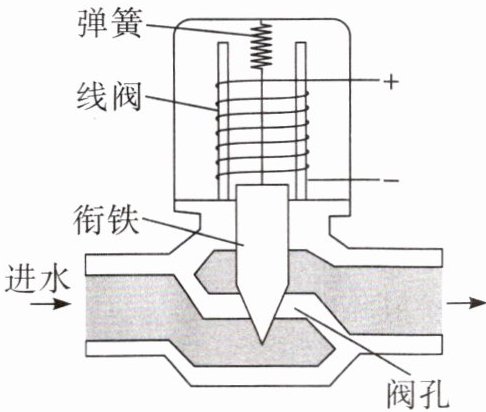

6. (2024·湖北中考)全自动洗衣机的进水阀门是由电磁铁控制的,其构造示意图如下。线圈通电后产生磁场,线圈上端为S极,对衔铁施加向上(填方向)的力,使衔铁移动,阀孔打开,水流进洗衣机。

答案： S　向上
