《2025年同步测控优化设计九年级物理全一册人教版》

5. 给充电宝充电的过程中,充电宝相当于电路中的用电器；用充电宝给手机充电的过程中,充电宝相当于电路中的电源；充好电的充电宝泡水损坏,在物理学里被称为短路。

答案： 用电器　电源　短路

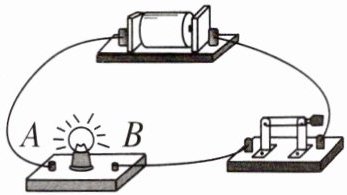

6. 如图所示,通过小灯泡的电流方向是从B到A,通过小灯泡的自由电子定向移动的方向是从A到B。(均选填“从A到B”或“从B到A”)

答案： 从B到A　从A到B

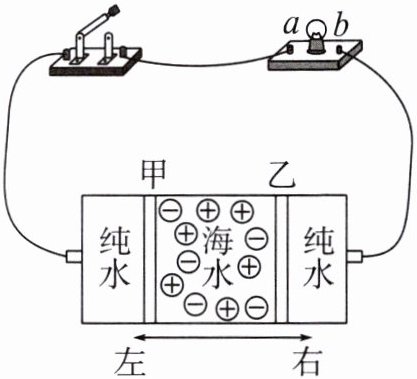

7. 如图所示,图中有一种利用海水盐差能发电的装置,甲、乙两块渗透膜将容器隔成三个区域,分别加入海水和纯水。微粒在永不停息地做无规则运动,甲渗透膜只能让带正电的钠离子通过,乙渗透膜只能让带负电的氯离子通过,容器就变成了电源,把小灯泡接进电路,闭合开关,小灯泡可发光。下列说法正确的是(B)

A.该发电装置左边是电源的负极
B.通过小灯泡的电流方向是从a到b
C.该发电装置内部,只有电子在发生定向移动
D.该发电装置不做任何改变,可以一直工作下去,并且很环保

答案： B

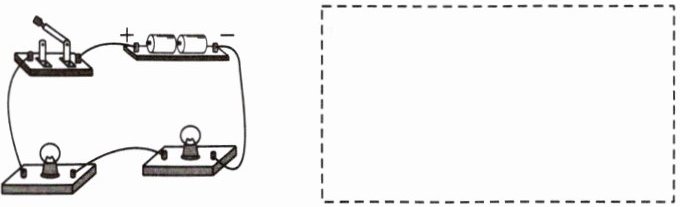

8. 根据如图所示的实物连接图,在虚线框内画出对应的电路图,并在电路图上标明开关闭合时电路中的电流方向。

答案：
如图所示
