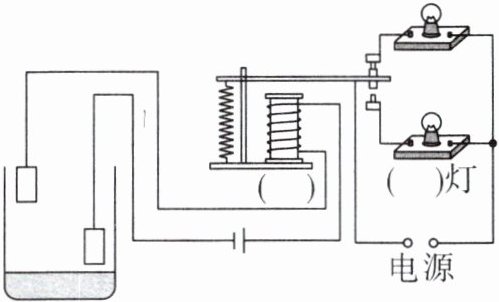

7. 下图是洪水水位自动报警器的原理图,水没有到达报警水位时,绿灯亮；水到达报警水位时,红灯亮。
(1) 请在图中画出红灯刚亮时的水位(用横线表示水位)。
(2) 报警时,请写出电磁铁下端的磁极。
(3) 在工作电路中的括号内填写“绿”或“红”。

答案：
(1)如图所示；
(2)；
(3)

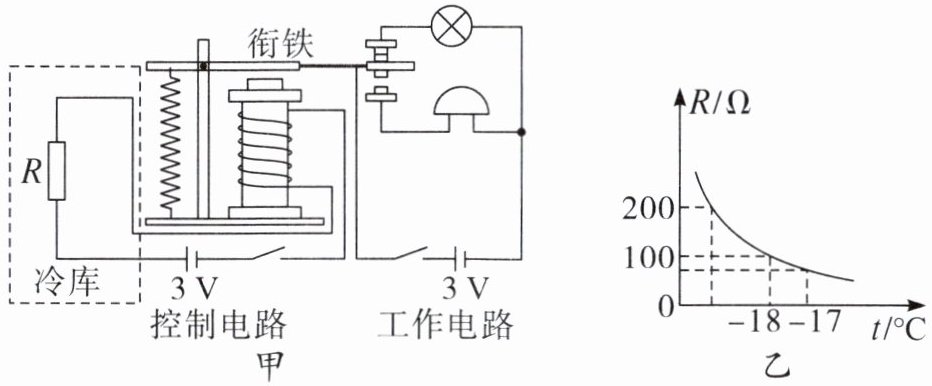

8. (2024·山西中考)海鲜保存常要求温度低于$-18^{\circ}C$。小明为海鲜市场的冷库设计了一种温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为3V且保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻的阻值R随温度变化的图像。冷库温度等于或高于$-18^{\circ}C$时,工作电路报警。下列说法正确的是(C)

A.冷库温度升高时,热敏电阻的阻值R变大
B.工作电路报警时,衔铁被吸下,灯亮铃不响
C.冷库温度为$-18^{\circ}C$时,控制电路中的电流为0.03A
D.冷库温度降低时,控制电路消耗的电功率变大

答案： C

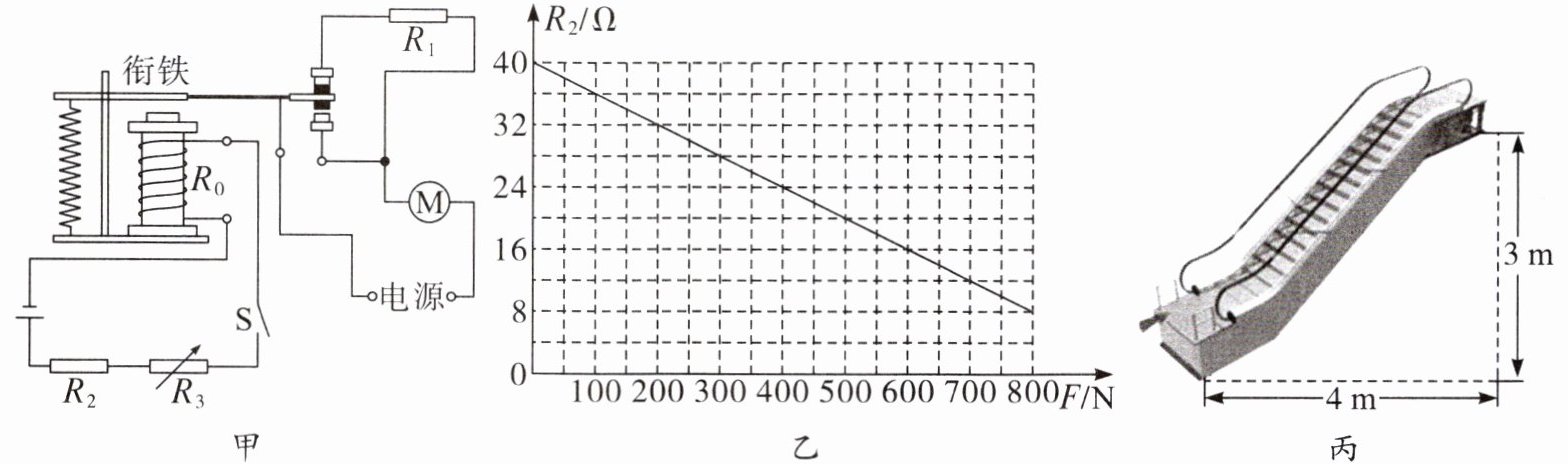

9. 图丙为某一商场里的自动扶梯,有乘客时运行较快,无乘客时运行较慢,为避免较小儿童(体重小于30kg)独自上梯时电梯加快运行,触发其加快运行的乘员质量至少为30kg。其简易电路设计如图甲所示,限流电阻的阻值为$R_{1}$,力敏电阻(安装在电梯踏板,所受压力大小为乘员重力)的阻值$R_{2}$随压力在0～800N的变化范围内成线性变化,如图乙所示,电阻箱的阻值为$R_{3}$,g取10N/kg。

(1) 力敏电阻是一种半导体(选填“导体”“绝缘体”“超导体”或“半导体”)传感器,开关S闭合时,电磁铁上方为S(选填“N”或“S”)极。
(2) 电梯的电动机运行时将电能转化为机械能；图丙中标有该商场自动扶梯的部分几何尺寸,已知扶梯较慢时以0.5m/s的速度匀速上行,较快时以2倍的速度匀速上行,质量为50kg的小明站在该扶梯上从商场一楼到二楼,则扶梯对他做功的功率是300W。
(3) 已知控制电路电源电压为12V,电磁继电器的衔铁吸合电流为20mA,线圈电阻$R_{0}= 20\Omega$,为使大于30kg的乘员站上电梯时加快运行,则电阻箱阻值应设置为552$\Omega$。经调查发现,30kg的触发值设置仍然不够安全,若想调高触发质量,则应该将电阻箱$R_{3}$的阻值调大(选填“调大”“调小”或“保持不变”)。

答案：
(1)半导体　S　
(2)机械能　300　
(3)552　调大
