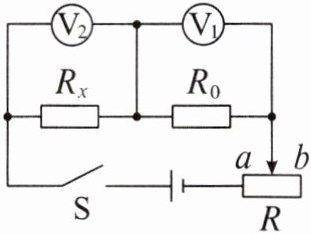

1. 某同学设计了如图所示的电路测量电阻器的阻值 $ R_x $。已知定值电阻的阻值为 $ R_0 $。

(1) 开关 $ S $ 闭合前,应将滑动变阻器的滑片置于b(选填“$ a $”或“$ b $”)端,目的是保护电路。
(2) 闭合开关 $ S $,调节滑动变阻器,得到电压表 $ V_1 $ 的示数 $ U_1 $,电压表 $ V_2 $ 的示数 $ U_2 $,则被测的阻值 $ R_x = $$\frac {U_{2}R_{0}}{U_{1}}$。
(3) 该同学测量一次后,就计算出了该电阻器的阻值,你认为该实验结论的得出不妥当(选填“妥当”或“不妥当”),理由是通过一次实验数据得出的结果误差较大。

答案： 1.
(1)b　保护电路　
(2)$\frac {U_{2}R_{0}}{U_{1}}$　
(3)不妥当，通过一次实验数据得出的结果误差较大

2. (2024·山东烟台中考)测量小灯泡正常发光时的电阻的实验,器材如下：电源(电压恒为 $ 6 \, V $)、小灯泡(额定电压为 $ 3.8 \, V $,正常发光时的电阻约为 $ 10 \, \Omega $)、电流表($ 0 \sim 0.6 \, A $,$ 0 \sim 3 \, A $)、电压表($ 0 \sim 3 \, V $,$ 0 \sim 15 \, V $)、滑动变阻器 $ A $($ 50 \, \Omega $,$ 0.2 \, A $)、滑动变阻器 $ B $($ 20 \, \Omega $,$ 1 \, A $)、开关和导线若干。

(1) 在图丙虚线框中,画出该实验的电路图(各元件不必标注字母)。
(2) 为了完成实验,电流表应选择0~0.6A的测量范围,电压表应选择______0~15V的测量范围,滑动变阻器应选择______B(选填“$ A $”或“$ B $”)。

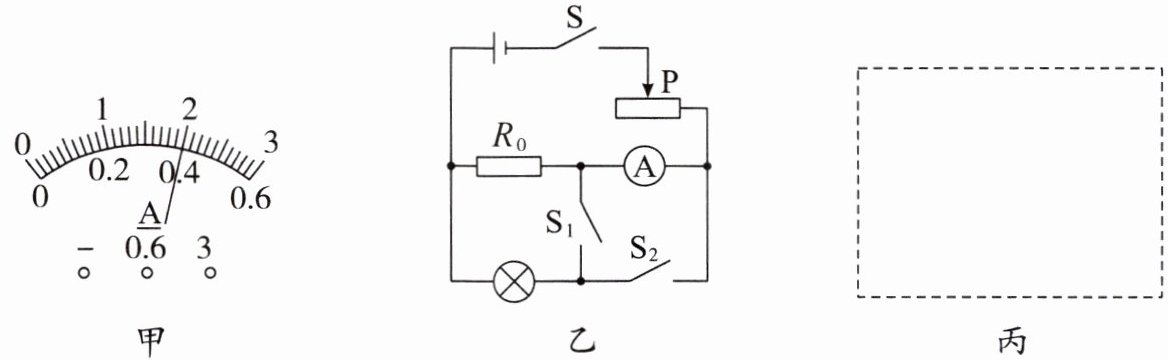

(3) 闭合开关,移动滑动变阻器的滑片 $ P $,使电压表示数为 $ 3.8 \, V $,此时电流表的示数如图甲所示,则小灯泡正常发光时的电阻为9.5 $ \Omega $。
(4) 完成上述实验之后,老师提出：如果没有电压表,那么用一个电流表和一个阻值为 $ R_0 $ 的定值电阻,仍可完成本实验。兴趣小组经过讨论设计了如图乙所示的电路,并进行了如下操作：
① 闭合开关 $ S $、$ S_2 $,移动滑动变阻器的滑片 $ P $,使电流表示数为 $ I_1 $,此时小灯泡正常发光；
② 保持滑动变阻器滑片 $ P $ 的位置不变,断开 $ S_2 $,闭合 $ S_1 $,电流表示数为 $ I_2 $,则小灯泡正常发光时的电阻 $ R = $$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$(用 $ R_0 $、$ I_1 $、$ I_2 $ 表示)。

答案：
2.

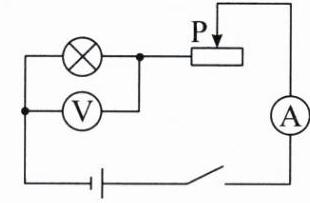

(1)如图所示

(2)0~0.6A　0~15V B　
(3)9.5　
(4)$\frac {I_{1}R_{0}}{I_{2}-I_{1}}$
