典例分析 1

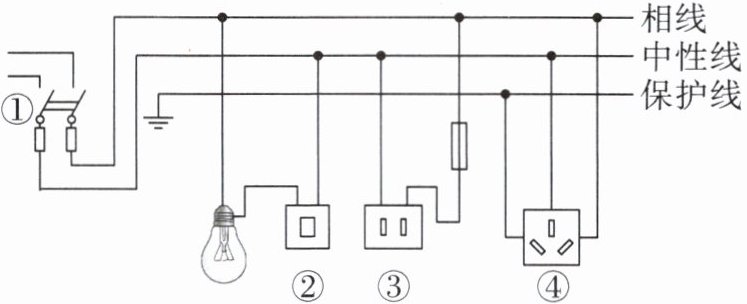

右图是某家庭的电路连接情况,关于该电路连接的说法正确的是(B)
A.用测电笔检测相线时,检测人员不能直接或间接接触到相线
B.图中的开关②和三孔插座④都接错了
C.③的保险丝不仅能装在相线上,也可以装在中性线上
D.相线与大地之间、中性线与大地之间都有 $ 220 \, V $ 电压,保护线与大地之间电压为 $ 0 $

答案： B

典例分析 2(2024·广东中考)

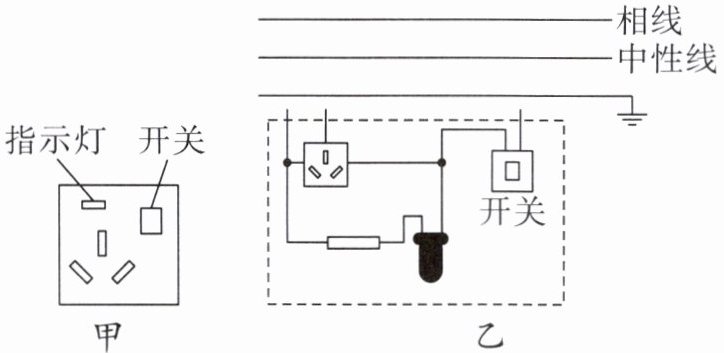

图甲为某款三孔插座,其内部结构如图乙中虚线框内的电路图所示。在符合安全用电原则的情况下,请在图乙中用笔画线表示导线将该插座接入家庭电路中。

答案：

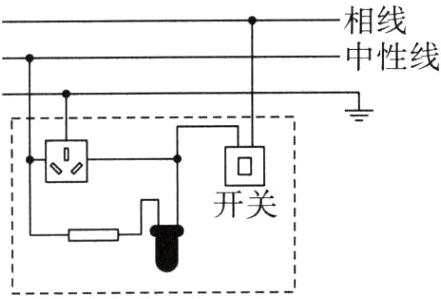

如图所示

解析 控制插座的开关要连接在相线和插座之间，三孔插座的左孔接中性线，右孔接相线，上面的孔要接保护线。
