8. (2024·四川自贡中考)在如图所示的电路图中,闭合开关 $ S_1 $、$ S_3 $,断开开关 $ S_2 $,则小灯泡 $ L_1 $、$ L_2 $ 是并(选填“串”或“并”)联的；若同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $,则会造成电路短路。

答案： 并 短路

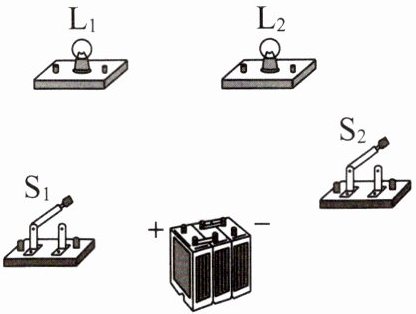

9. 如图所示,画出电路图并连接实物图。电路要求：
(1)$ L_1 $ 与 $ L_2 $ 组成并联电路；
(2)$ S_1 $ 控制 $ L_1 $,$ S_2 $ 同时控制 $ L_1 $ 与 $ L_2 $。

答案：
如图所示

10. 在连接串联电路的实验中,实验电路如图所示。
(1)在连接电路时,开关应该处于断开状态。
(2)连接好电路,闭合开关 $ S $,小惠发现两个灯泡都不亮,她用手按一下灯泡 $ L_1 $,仍然都不亮,按一下灯泡 $ L_2 $,两灯都亮,松手后两灯又都不亮,则故障可能是$ L_2 $ 与灯座接触不良(选填“$ L_1 $ 灯丝断了”“$ L_2 $ 灯丝断了”“$ L_1 $ 短路”或“$ L_2 $ 与灯座接触不良”)。
(3)排除故障后,闭合开关,两灯同时亮,断开开关,两灯同时灭；将开关 $ S $ 分别换接到 $ L_1 $ 和 $ L_2 $ 之间、$ L_1 $ 和电池正极之间,观察到同样的现象。这样操作的目的是探究在串联电路中开关的作用与位置是否有关。

答案：
(1)断开
(2)L₂与灯座接触不良
(3)在串联电路中开关的作用与位置是否有关

一、电流的强弱
阅读教材,完成下列问题。
1. 电流是表示电流强弱的物理量,通常用字母I表示电流。
2. 电流的单位：国际单位是安培,简称安,符号是A；常用单位是毫安(mA)、微安(μA),它们之间的换算关系是 $ 1 \, A = $$10^{3}$ $ mA = $$10^{6}$ $ \muA $。

答案： 1.电流强弱；I；2.安培；安；A；$10^{3}$；$10^{6}$
