《2025年同步测控优化设计九年级物理全一册人教版》

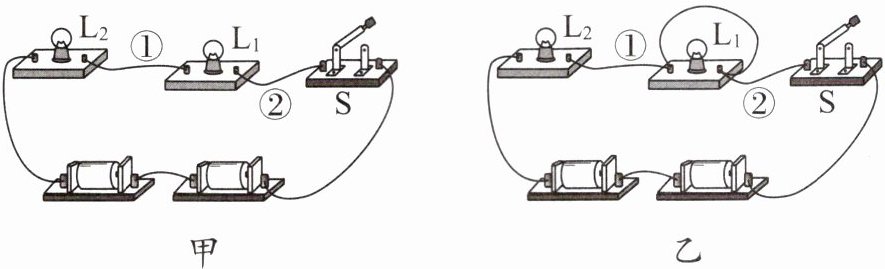

1. 小华连接了如图甲所示的电路,闭合开关 $ S $ 后,发现灯泡 $ L_1 $、$ L_2 $ 均不发光,为了排除电路故障,他用一根导线进行检查判断。他先将导线并联在灯泡 $ L_2 $ 两端的接线柱上,闭合开关后,发现灯泡 $ L_1 $、$ L_2 $ 均不发光；然后他将导线并联在灯泡 $ L_1 $ 两端的接线柱上,如图乙所示,闭合开关 $ S $ 后,发现灯泡 $ L_1 $ 不发光、$ L_2 $ 发光,下列判断中正确的是(D)
A. 可能是导线②断了
B. 可能是灯 $ L_2 $ 的灯丝断了
C. 可能是导线①断了
D. 可能是灯 $ L_1 $ 的灯丝断了

答案： D

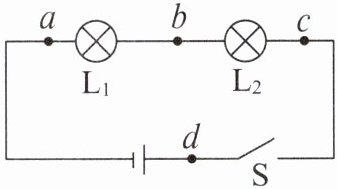

2. 在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为 $ 4.5 \, V $,闭合开关后两灯均不亮,用电压表先后测得 $ a $、$ d $,$ a $、$ c $ 和 $ a $、$ b $ 两端的电压均为 $ 4.5 \, V $,则故障可能是(A)

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.灯 $ L_1 $ 短路
D.灯 $ L_2 $ 短路

答案： A

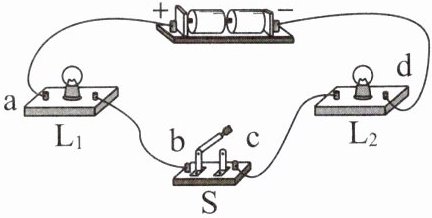

3. 右图为小明连接的电路,他先确认导线连接无误后,闭合开关 $ S $,发现两灯均不发光。于是他将一个电压表分别接到接线柱 $ a $、$ b $,$ b $、$ c $,$ a $、$ c $ 上,灯 $ L_1 $、$ L_2 $ 均不发光,且电压表无示数；再将电压表接到接线柱 $ d $、$ c $ 上,灯 $ L_1 $、$ L_2 $ 均不发光,但电压表指针有明显偏转。由此判定电路的故障可能是(B)

A.灯 $ L_1 $ 断路
B.灯 $ L_2 $ 断路
C.灯 $ L_1 $ 短路
D.灯 $ L_2 $ 短路

答案： B

4. 如图所示的电路中,闭合开关 $ S $ 后,灯泡 $ L_1 $、$ L_2 $ 都发光,一段时间后,$ L_1 $ 突然熄灭,发现其中一个电表示数增大,另一个电表示数减小。用一个检验灯并联在 $ L_2 $ 两端,$ L_1 $ 和检验灯发光。若电路中只有一处故障,则产生这一现象的原因可能是(D)

A.灯泡 $ L_1 $ 短路
B.灯泡 $ L_2 $ 短路
C.灯泡 $ L_1 $ 断路
D.灯泡 $ L_2 $ 断路

答案： D
