《2025年同步学习目标与检测九年级物理全一册人教版》

4. 关于探究电流与电阻的关系和伏安法测量电阻两个实验,下列说法正确的是( )

A.都采用了控制变量的研究方法
B.多次测量的目的是相同的
C.实验电路图是相同的
D.使用滑动变阻器的目的是完全相同的

答案： C

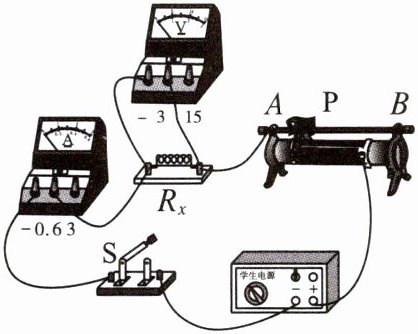

5. 某同学用电流表和电压表测量电阻 $ R_x $ 的阻值,电路如图甲所示。


(1) 连接电路时开关应处于______(选填“闭合”或“断开”)状态,接通电路前,应将滑动变阻器的滑片 $ P $ 移动到______(选填“$ A $”或“$ B $”)端。
(2) 闭合开关时,发现无论怎么调节滑动变阻器,电流表都无示数,电压表有示数,且接近于电源电压,其原因可能是______。
A. 电流表断路
B. 待测电阻断路
C. 滑动变阻器短路
D. 电压表断路

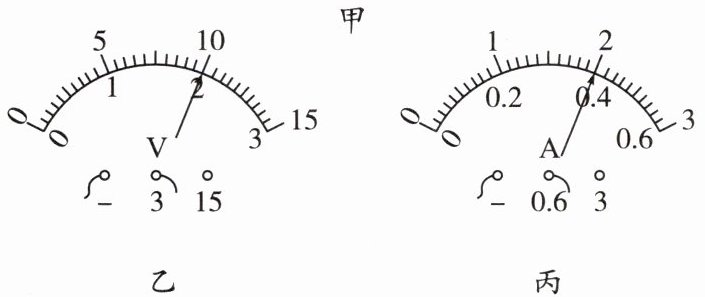

(3) 实验中调节滑动变阻器的滑片 $ P $ 到某一位置,观察到电压表和电流表的示数分别如图乙、丙所示,测得电阻的阻值 $ R_x = $ ______ $ \Omega $。

答案：
(1)断开 A
(2)B
(3)$5$

6. 在测量小灯泡电阻的实验中,小明选用标有“$ 2.5 \, V $”字样的小灯泡进行实验。

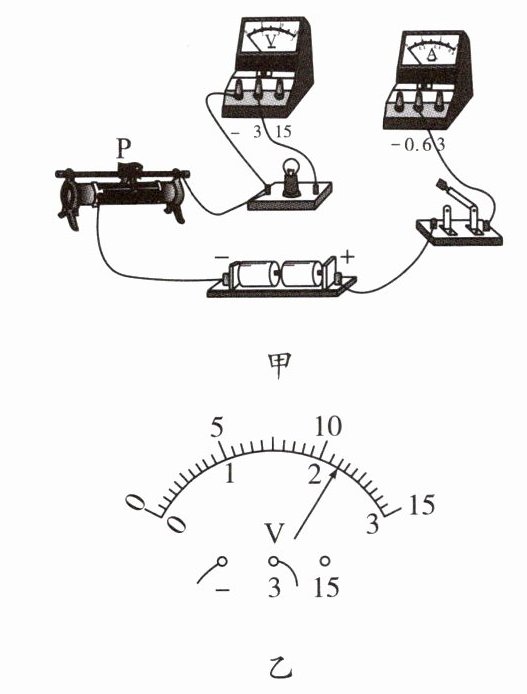

(1) 请用笔画线代替导线,将图甲所示的电路补充完整。
(2) 连接好电路,将滑片 $ P $ 移至最右端,接通电路后,发现小灯泡不发光,电压表的示数约为 $ 3 \, V $,其原因可能是小灯泡______。
(3) 排除故障后,闭合开关,调节滑片 $ P $,电压表的示数如图乙所示,读数为______ $ V $。为测量小灯泡正常发光时的电阻,应将滑片 $ P $ 向______端滑动。

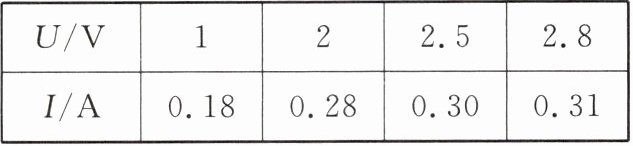

(4) 如表是记录的实验数据,则小灯泡正常发光时的电阻约为______ $ \Omega $(结果保留小数点后 $ 1 $ 位)。实验中发现小灯泡越亮,温度越高,结合数据可知,灯丝温度越高,电阻越______。
| $ U / V $ | $ 1 $ | $ 2 $ | $ 2.5 $ | $ 2.8 $ |
| $ I / A $ | $ 0.18 $ | $ 0.28 $ | $ 0.30 $ | $ 0.31 $ |

(5) 小明在实验过程中发现用力捏滑片与电阻丝的接触处,小灯泡发光明显变亮,请结合影响导体电阻大小的因素,分析产生这一现象可能的原因是______。

答案：

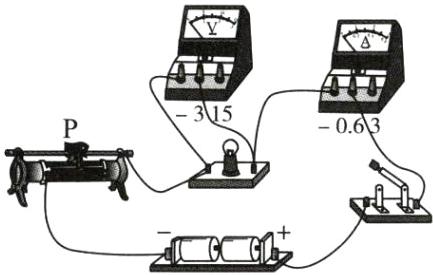

(1)如图所示

(2)断路
(3)$2.2$ 左
(4)$8.3$ 大
(5)捏滑片减小了电阻丝接入电路中的长度，减小了电阻
