《2025年同步学习目标与检测九年级物理全一册人教版》

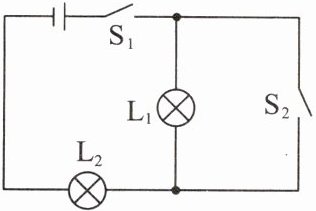

5. 如图所示,同时闭合开关$S_1、$$S_2$时,可能发生的现象是( )

$A. L_1$和$L_2$都发光
$B. L_1$发光$,L_2$不发光
$C. L_1$和$L_2$都不发光
$D. L_1$不发光$,L_2$发光

答案： D

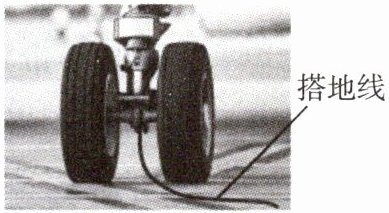

6. 飞机飞行时与空气摩擦后会带上负电,这是由于飞机 ______ (选填“得到”或“失去”)电子,如图所示是着地轮安装的搭地线,飞机着陆时可以把电荷及时转移走,此时瞬间电流的方向是 ______ (选填“从着地轮流向大地”或“从大地流向着地轮”)；有些飞机不装搭地线,采用特殊的橡胶轮胎,也达到同样的效果,这种橡胶一定是 ______ (选填“导体”或“绝缘体”)。

答案： 得到 从大地流向着地轮 导体

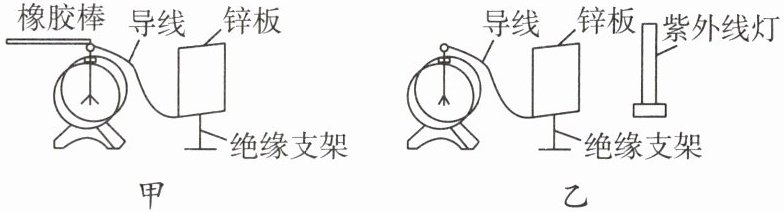

7. 小昕把锌板与不带电的验电器金属球相连,再用带负电的橡胶棒接触金属球,验电器的金属箔张开,如图甲所示；用紫外线灯照射锌板,发现金属箔张角变小,如图乙所示,研究表明锌板中的某种电荷“逃”到空气中,以下说法错误的是( )


A.图甲中橡胶棒接触金属球的瞬间,电荷是由橡胶棒转移到验电器
B.图甲中橡胶棒接触金属球的瞬间,电流方向是从橡胶棒到验电器
C.图乙中验电器的金属箔张角变小是因为电荷量减少
D.图乙中从锌板“逃”出的是电子

答案： B

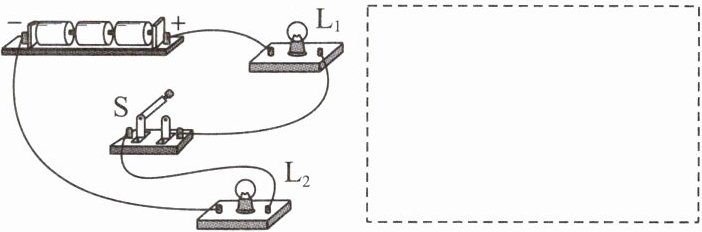

8. 请根据如图所示的实物电路在虚线框内画出其对应的电路图。

答案：
如图所示
