《2025年同步学习目标与检测九年级物理全一册人教版》

【例题】图甲为小明书房里可调亮度的台灯,图乙是调光台灯的电位器结构图,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。电位器与台灯的灯泡是______(选填“串联”或“并联”)的。将电位器的a、b接入电路中,逆时针转动旋钮,灯泡亮度将______(选填“变亮”“变暗”或“不变”)。小明收集了很多材料和长度都相同但粗细不同的铅笔芯。图丙是用他身边的器材自制的简易调光台灯电路。闭合开关,当夹子A从最左端移动到右端的过程中,他发现灯泡亮度变化不明显,他应该调换更______(选填“粗”或“细”)的铅笔芯来做实验。

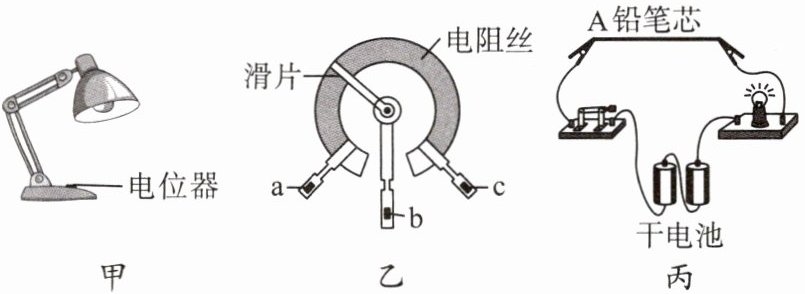

- 甲：台灯,电位器
乙：电位器结构图,a、b、c接线柱,滑片
丙：简易调光台灯电路,A铅笔芯、干电池、开关、灯泡

思路导引
(1)电位器的实质是滑动变阻器,串联在电路中能改变电路中电流的大小；(2)电位器的原理是改变接入电路中电阻丝的长度,分析逆时针转动旋钮时接入电阻丝长度的变化,从而分析出电阻的变化；(3)影响电阻大小的因素是材料、长度、横截面积和温度。
【对点训练】小明利用铅笔芯和鳄鱼夹制作了简易调光灯,装置如图所示。电路中有一处明显错误是______；改正后,闭合开关,改变鳄鱼夹M、N之间的距离,发现灯泡亮度会发生变化,鳄鱼夹与铅笔芯组合在一起相当于一个______,它是通过改变连入电路的电阻丝的______来改变电路中的电阻。

答案： 【例题】答案 串联 变亮 细 解析 电位器串联在电路中能改变电路中电流的大小，所以电位器应与灯泡串联；由题图乙知，若将电位器的a、b接入电路中，滑片左边的电阻丝接入电路，逆时针转动旋钮时，电位器接入电路的电阻减小，电路中的电流变大，灯泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。 【对点训练】答案 电流表的正、负接线柱接反了 滑动变阻器 长度 解析 根据题图可知，电流表的正、负接线柱接线错误；闭合开关，改变鳄鱼夹M、N之间的距离，即改变了导体的长度，发现灯泡亮度会发生变化，说明导体的电阻与导体长度有关；滑动变阻器可以通过改变连入电路的电阻丝的长度来改变电路中的电阻。
