《2025年同步学习目标与检测九年级物理全一册人教版》

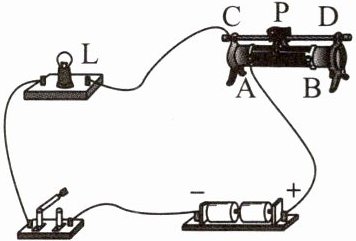

5. 在用滑动变阻器改变小灯泡的亮度的实验课上,老师给出的实验器材如图所示。闭合开关后,将滑片$P$向右滑动时,小灯泡变亮,连入电路中的接线柱应是( )


A.$A和B$
B.$B和C$
C.$A和D$
D.$C和D$

答案： B

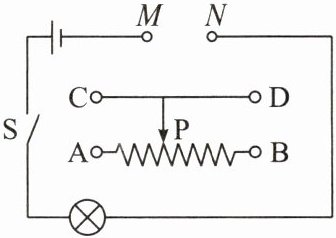

6. 如图所示,若要使滑动变阻器的滑片$P$向左端滑动时,小灯泡变亮,那么可以将滑动变阻器的$C接线柱与M接线柱接在电路的M$、$N$两端。闭合开关前,滑片$P应位于B$(选填“$A$”或“$B$”)端。

答案： A　B

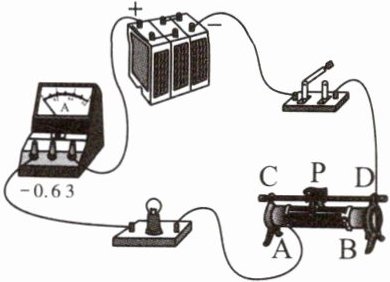

7. 在用滑动变阻器改变电路中的灯泡亮度的实验中,如图所示：

(1) 闭合开关前,应将滑片移动到位置$B$(选填“$A$”或“$B$”)。
(2) 闭合开关,将滑动变阻器的滑片从中间位置向右移动的过程中,滑动变阻器接入电路的电阻变小(选填“变大”“不变”或“变小”),观察到灯泡的亮度变亮(选填“变亮”“不变”或“变暗”)。

答案：
(1)B　
(2)变大　变暗

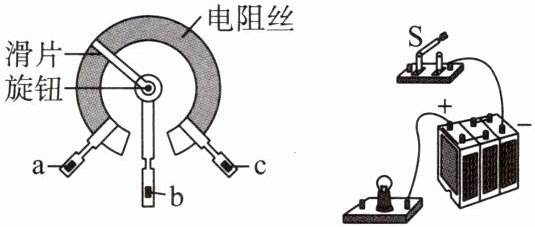

8. 调光台灯用到的电位器结构图如图所示,$A$、$B$、$C$为电位器的三个接线柱,转动滑片可调节灯泡亮度。下列分析不正确的是( )


A.电位器应与调光台灯的灯泡串联
B.电位器和滑动变阻器的工作原理相同
C.若只将$A$、$B$接入电路,顺时针旋转滑片,灯泡变亮
D.若只将$A$、$C$接入电路,顺时针旋转滑片,灯泡亮度不变

答案： C

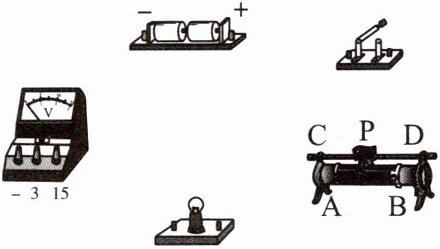

9. 用笔画线代替导线,将图中元件连接成实物图,要求向左移动滑片,灯泡变亮,电压表测量灯泡两端电压。

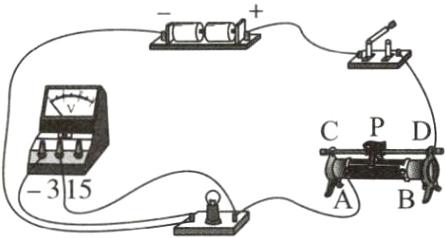

答案：
如图所示

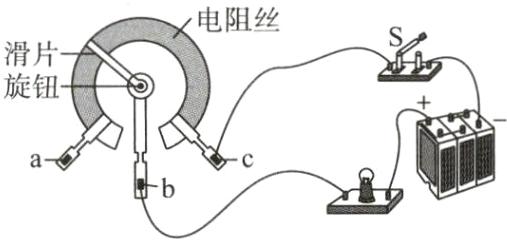

10. 某同学设计的模拟可调光台灯电路如图所示,其中电位器有$a$、$b$、$c$三个接线柱,请连接电路,使顺时针旋转滑片时灯泡变亮。

答案：
如图所示

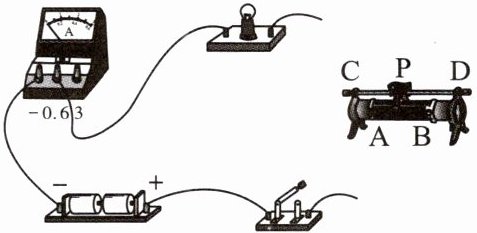

11. 用滑动变阻器改变灯泡亮度的实验中,小强同学连接的电路如图所示。

(1) 滑动变阻器上的铭牌标着“$20\Omega\ 1A$”,$20\Omega表示滑动变阻器的最大阻值为20\Omega$,$1A表示允许通过的最大电流为1A$。
(2) 电路连接时开关应该断开的原因是防止连接电路时出现短路等故障,损坏电路元件；为保护电路元件,开关闭合前,滑动变阻器的滑片应移动到$B$(选填“$A$”或“$B$”)端；正确连接好电路,闭合开关后,发现灯泡不发光,电流表和电压表有较小的示数,接下来应该进行的操作是移动滑片,观察灯泡是否发光,同时观察电表示数。
(3) 闭合开关,要使灯泡的亮度变亮,应将滑片$P向A$(选填“$A$”或“$B$”)端移动；滑片$P$移至图中所示位置,发现灯泡发光,但电流表的指针偏转幅度很小,原因是电流表的量程选择过大。
(4) 若另一个同学在做实验时发现无论向哪边移动滑片时灯泡的亮度都不变,并且电流表的示数始终很小,则最有可能的原因是滑动变阻器同时接了下面两个接线柱。

答案：
(1)最大阻值是20Ω　滑动变阻器允许通过的最大电流为1A
(2)保护电路　B　向A端移动滑片，减小滑动变阻器接入的电阻
(3)A　太大
(4)滑动变阻器连接了下面的两个接线柱
