《2025年同步学习目标与检测九年级物理全一册人教版》

5. 某段导体两端电压为$9V$时,导体中的电流是$3A$,则此导体的电阻为______；当导体两端的电压降为$6V$时,导体的电阻为______,通过导体的电流为______。

答案： 3 $\Omega$ 3 $\Omega$ 2 A

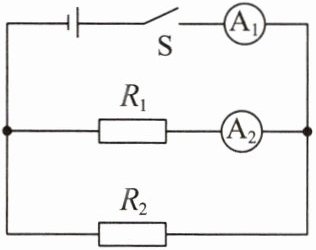

6. 将阻值为$10\Omega的电阻R_1与另一电阻R_2$接入电源电压恒定的电路,如图所示。闭合开关$S$,电流表$A_1的示数为0.45A$,电流表$A_2的示数为0.3A$。则通过$R_2$的电流为______$A$,电源电压为______$V$。

答案： 0.15 3

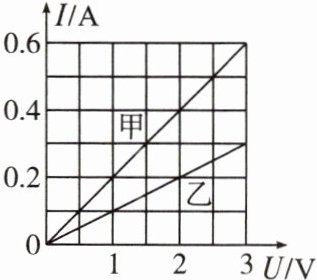

7. 小华同学在探究通过导体的电流与其两端的电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法不正确的是( )


A.当在导体乙的两端加上$1V$的电压时,通过导体乙的电流为$0.1A$
B.将甲、乙两导体并联后接到电压为$3V$的电源上时,干路中的电流为$0.6A$
C.导体甲的电阻小于导体乙的电阻
D.通过导体甲的电流与其两端的电压成正比

答案： B

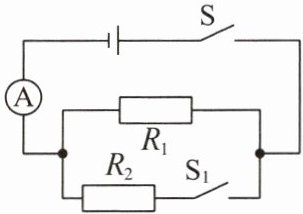

8. 如图所示,电源电压恒定,$R_1 = 20\Omega$。闭合开关$S$,断开开关$S_1$,电流表示数为$0.3A$；若再闭合$S_1$,发现电流表示数变化了$0.2A$。

(1)求流过$R_2$的电流。
(2)求电源电压。
(3)求$R_2$的阻值。

答案： 答案
(1)0.2 A
(2)6 V
(3)30 $\Omega$
