《2025年同步学习目标与检测九年级物理全一册人教版》

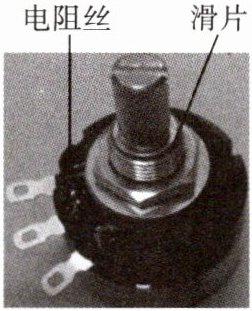

1. 科技小组的同学们准备制作可调光台灯,他们准备了电源、开关、导线和LED灯,以及如图所示的电位器(变阻器)。其中电位器中电阻丝的材料可以选用( )


A.铜
B.金
C.镍铬合金
D.橡胶

答案： C

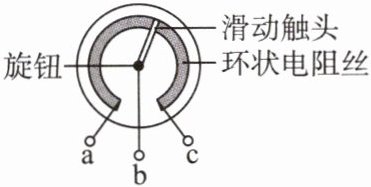

2. 机械式电位器的内部结构如图所示,其中a、c两个接线柱分别连接在环状电阻丝的两端,b接线柱跟铜制滑动触头相连,转动旋钮可带动滑动触头贴着电阻丝滑动。小艾想到如果把它与灯泡串联接入电路,通过转动旋钮可以改变灯泡的亮度,制成简易调光台灯。要使滑动触头顺时针转动时灯泡变暗,则接入台灯电路的接线柱应是( )


A.a和c
B.a和b
C.b和c
D.任意两个接线柱

答案： B

3. 某同学准备利用所学物理知识制作一个简易调光台灯。

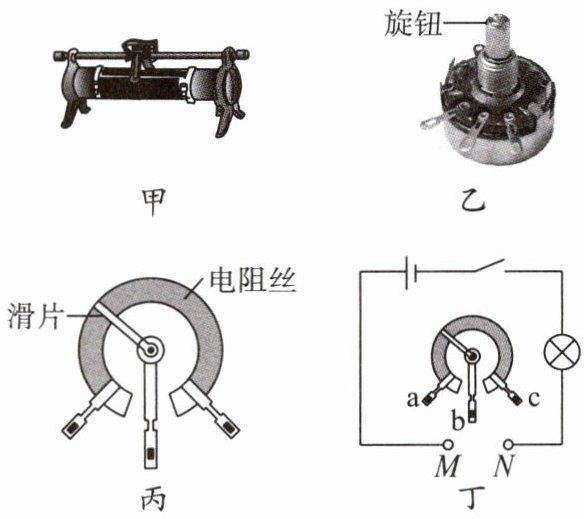

(1)能改变接入电路中电阻大小的元件叫作______,其中有一种是学生实验室中常用的滑动变阻器,如图甲所示；还有一种是如图乙所示的电位器,其内部结构如图丙所示,它们都是通过改变接入电路中电阻丝的______来改变接入电路中电阻大小的。

(2)学习完练习使用滑动变阻器后,该同学从网上买了一个合适规格的电位器,准备制作一个简易的调光台灯。如图丁所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的______两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯______(选填“能”或“不能”)完全熄灭。

答案：
(1)变阻器 长度
(2)b、c 不能
