《2025年同步学习目标与检测九年级物理全一册人教版》

对点训练
如图所示,甲、丁为2个条形磁体的某极,乙、丙为通电螺线管的两极,若虚线表示磁感线,甲为S极,则丁的极性是______(选填“S”或“N”)。

答案： 答案S 解析 磁体周围的磁感线都是从磁体的N极出发回到S极的，甲为S极，由题图可知，磁感线从乙出发回到甲的右端，所以乙为N极，丙为S极，磁感线呈排斥状，所以丁为S极。

1. 奥斯特实验的示意图如图所示,有关分析正确的是( )


A.通电导线周围的磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关

答案： B

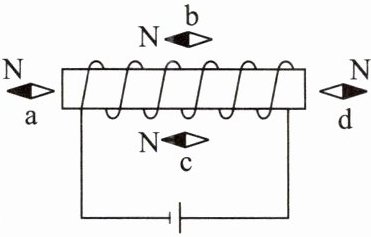

2. 如图所示,通电螺线管周围小磁针静止时,小磁针N极指向正确的是( )


A.b、c、d
B.a、b、d
C.a、c、d
D.a、b、c

答案： A

3. 如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,会发生的现象是( )


A.通电螺线管仍保持静止不动
B.通电螺线管能在任意位置静止
C.通电螺线管转动,直至B端指向南,A端指向北
D.通电螺线管转动,直至A端指向南,B端指向北

答案： D

4. 在下列所示的四个图中,正确地表示出通电螺线管极性关系的是( )

答案： D

5. 丹麦物理学家______在课堂上做实验时偶然发现：当导线中通过电流时,它旁边的磁针发生了偏转,他又做了大量实验,终于证实电流的周围存在着______。

答案： 答案 奥斯特 磁场

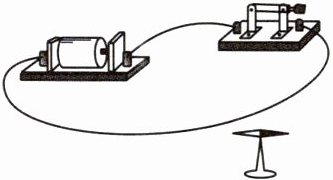

6. 如图所示电路中,导线通电之后,小磁针静止时______极所指的方向为该点磁场的方向,若想改变此处的磁场方向,接下来的操作是______。

答案： 答案 N 改变导线中电流的方向
