3. 利用如图所示的电路进行探究并联电路中干路电流与各支路电流的关系的实验。单独闭合开关$S_1$或$S_2,$电流表的示数均为0.2 A。下列说法正确的是( )


A.通过灯泡$L_1$的电流为0.4 A
B.通过灯泡$L_2$的电流为0.4 A
C.两个开关都闭合时,电流表的示数为0.4 A
D.实验中采用的是不同型号的两个灯泡

答案： C

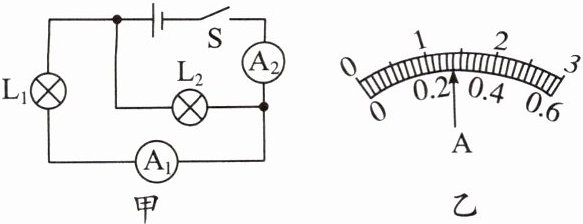

4. 如图甲所示的电路中两电流表均接入小量程,闭合开关S后,电流表$A_1$的示数如图乙所示,电流表$A_2$的示数为0.56 A,下列说法正确的是( )
A. 通过灯泡$L_1$的电流为1.4 A
B. 通过灯泡$L_2$的电流为0.56 A
C. 闭合开关后,该电路为简单的串联电路
D. 通过灯泡$L_1、$$L_2$的电流相等

答案： D

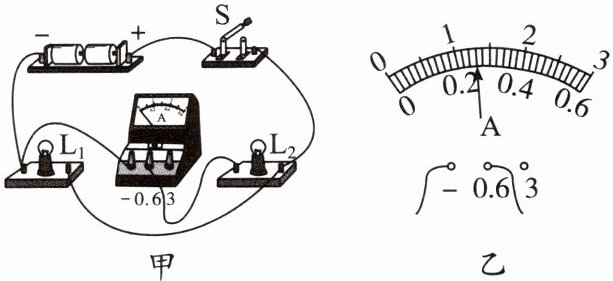

5. 小明连接了如图甲所示的电路,当开关S闭合后,电路正常工作,电流表指针偏转如图乙所示,下列关于该电路的说法正确的是( )
A. 若测量前指针在零刻度线偏右,则测量结果比实际值偏大
B. 此时电流表的示数为1.3 A
C. 灯泡$L_1$与$L_2$的连接方式是串联
D. 电流表测的是通过灯泡$L_1$的电流

答案： A

6. (多选)两只规格相同的灯泡$L_1$和$L_2$按如图所示的方式连接,将开关$S_1$和$S_2$同时闭合,则( )


A.两灯泡$L_1$和$L_2$是并联的
B.电流表$A_1$测量灯泡$L_2$的电流
C.电流表$A_1$的示数是$A_2$的两倍
D.断开开关$S_1$后,灯泡$L_2$变亮

答案： AC
