知识点 并联电路的电压规律
1. 实验思路
如图,分别测出图中 $L_1$ 以及 $L_2$ 的电压,就可以找出并联电路中各支路用电器两端电压与电源两端电压的关系。

2. 实验过程
(1) 设计实验电路并画出电路图。
(2) 选用相同规格的小灯泡 $L_1$、$L_2$ 连接电路。
(3) 测量 $L_1$ 以及 $L_2$ 两端的电压,并设计表格记录数据。
(4) 换用不同规格的小灯泡,重做上述实验。
3. 实验结论
并联电路中两个支路上小灯泡两端的电压与电源两端的电压相等。

答案： 1. 小灯泡L₁、L₂ 电源两端；2.
(2)不同
(3)L₁、L₂ 电源
(4)不同；3. 相等

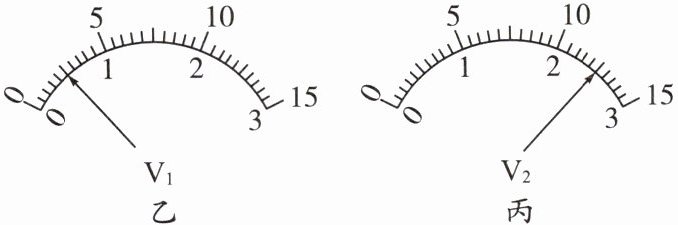

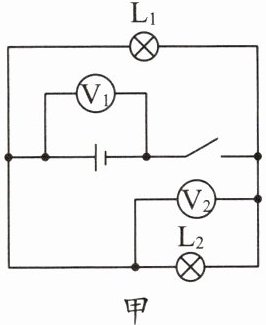

【例题】测量电压的电路图如图甲所示,闭合开关时,图乙、丙是两个电表指针的指示情况,则 $L_1$、$L_2$ 两端的电压分别是(C)



A.$0.5V$ 和 $2.5V$
B.$0.5V$ 和 $0.5V$
C.$2.5V$ 和 $0.5V$
D.$2.5V$ 和 $2.5V$
思路导引
两灯泡并联,电压表 $V_1$ 测电源电压,电压表 $V_2$ 测的是 $L_2$ 两端的电压,根据并联电路的电压规律确定两个电压表所选量程,再读出两个电压表的示数,即可利用并联电路的电压特点求出 $L_1$ 和 $L_2$ 两端的电压。

答案： D 解析 由题图甲可知，两灯泡并联，电压表V₁测电源电压，电压表V₂测的是L₂两端的电压。电压表V₁的偏转角度小于电压表V₂的偏转角度，根据并联电路中各支路的电压相等，可知电压表V₁应选的量程是0～15 V，其分度值是0.5 V，读数为2.5 V，即L₁两端的电压为2.5 V；电压表V₂选的量程是0～3 V，其分度值是0.1 V，读数为2.5 V，即L₂两端的电压为2.5 V。选项D正确，A、B、C错误。
