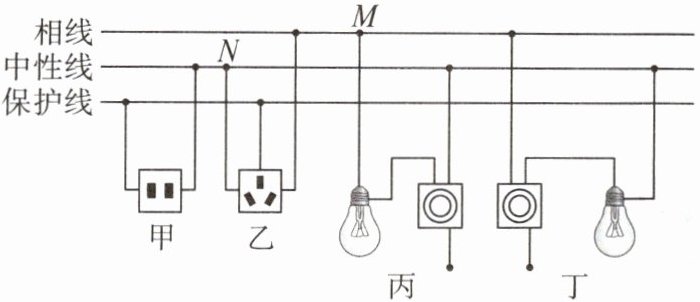

4. 小明家新房装修准备安装电路元件, 如图所示, 这是他设计的家庭电路的部分电路图, 下列说法正确的是( )


A.中性线和保护线之间的电压是 220 V
B.丁中灯泡的安装及开关的连接都是正确的
C.用测电笔插入甲中两孔插座的左孔, 氖管会发光
D.用测电笔正确接触 M 和 N 点时, 测电笔的氖管均不发光

答案： B

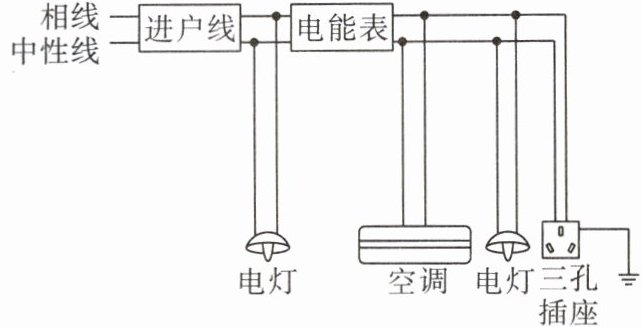

5. 小华利用所学知识设计了家庭电路, 如图所示。你认为他的设计是否合理？如果不合理, 请你指出不合理之处。

答案： 电能表是测量用户消耗电能多少的仪表,所以电能表应接在所有用电器之前,即进户线应接在电能表上,不应在进户线与电能表之间接灯泡。家庭电路需要及时修理、更换,为了保证施工人员的安全,在更换检修时,室内全部电路要与外面的输电线分离,所以电能表之后要接入总开关。为了在电流过大时能及时切断电路,保护电路,总开关之后还要接入保险装置。之后的室内电路中,各用电器与相线之间都要接入控制的开关。

6. 如图所示, 请你用所学的物理知识解释绝缘皮破损后为什么容易引发火灾。

答案： 根据$I=\frac{U}{R}$,因为短路时,相线与中性线直接接触,电路中只有导线,导线的电阻很小,电源电压不变,所以电路中的电流非常大。再根据$Q=I^{2}Rt$可知,在电阻和通电时间一定时,导线上的电流越大,产生的电热越多,使得导线的温度急剧升高,很容易造成火灾。
