《2025年同步学习目标与检测九年级物理全一册人教版》

微思考
电流表是我们第一个学习使用的电学测量仪器,请你结合之前所学过的测量仪器,如刻度尺、弹簧测力计等,思考使用测量仪器时应注意些什么？举出$2 \sim 3$个所需注意的事项。

答案： 提示 使用测量仪器时应注意:①明确测量范围、分度值、零刻线 ②注意测量仪器的单位 ③严格遵守仪器的使用说明 ④使用结束后及时放回

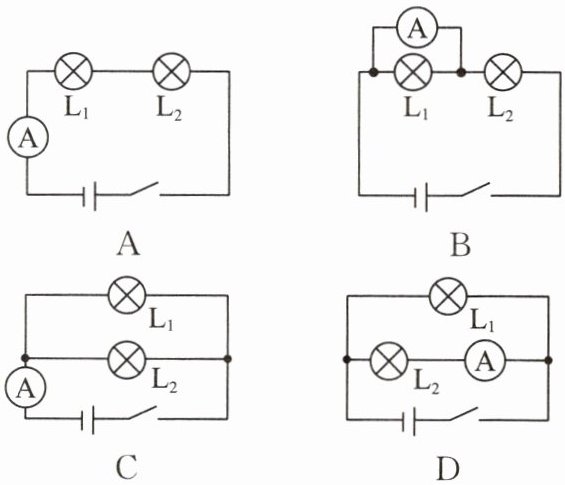

【例题】$L_{1}与L_{2}$是规格不同的灯泡,电流表测量灯泡$L_{1}$的电流,电路图正确的是( )

答案： A 解析 电流表测量灯泡$L_{1}$的电流,选项 A正确;选项 B 中电路为串联电路,电流表不能与用电器并联,选项 B 错误;选项 C 中电路为并联电路,电流表串联在干路上测量总电流,选项 C 错误;选项 D 中电路为并联电路,电流表与灯泡$L_{2}$串联,测量流过灯泡$L_{2}$的电流,选项 D 错误。

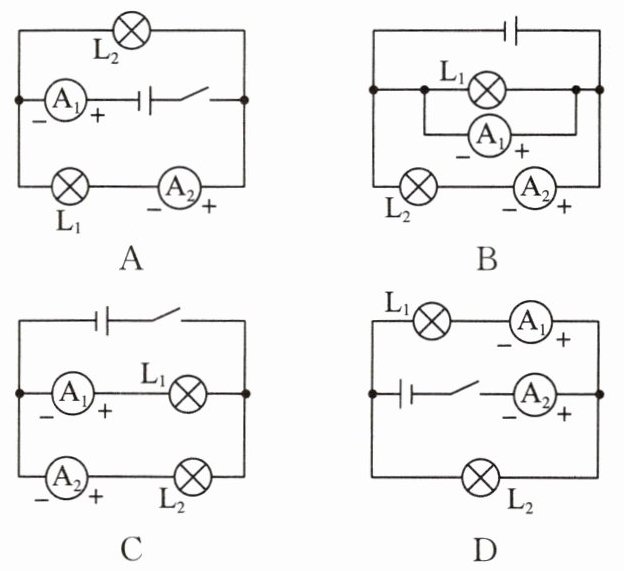

【对点训练】用一个电源、一个开关、两个电流表和两个灯泡组成如图所示的四个不同的电路。闭合开关后,电流表$A_{1}能直接测量灯泡L_{1}$的电流的是( )

答案： C 解析 选项 A 为并联电路,电流表$A_{1}$接在干路上,测量干路电流,故选项 A 不符合题意;选项 B为并联电路,电流表$A_{1}$与$L_{1}$并联,电源短路,故选项 B 不符合题意;选项 C 为并联电路,电流表$A_{1}$与$L_{1}$串联,而且是正进负出的连接,故选项 C 符合题意;选项 D 为并联电路,电流表$A_{1}$与$L_{1}$串联,但不是正进负出的连接,故选项 D 不符合题意。
