《2025年同步学习目标与检测九年级物理全一册人教版》

7. 一种常用的空气开关如图所示。若空气开关断开后复位又立刻自动断开,这不可能是( )

空气开关

A.电路中出现了断路现象
B.电路中有短路现象
C.空气开关的额定电流过小
D.电路中总电流过大

答案： A

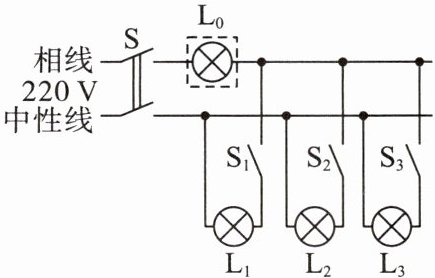

8. 工人师傅常用一只标有“220 V 40 W”的灯泡 $ L_0 $(检验灯泡) 取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当只闭合 $ S、S_1 $ 时,$ L_0 $ 不亮；当只闭合 $ S、S_2 $ 时,$ L_0 $ 和 $ L_2 $ 都发光但比较暗；当只闭合 $ S、S_3 $ 时,$ L_0 $ 正常发光。由此可以判断：

相线
S
220 V
中性线
L₀
S_1
S_2
S_3
L_1
L_2
L_3

A.$ L_1 $ 所在支路短路
B.$ L_2 $ 所在支路短路
C.$ L_3 $ 所在支路短路
D.各支路均完好

答案： C

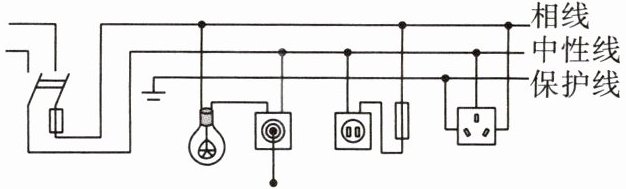

9. 如图所示的家庭电路中,有两个器件连接错误,它们是( )

相线
中性线
保护线
闸刀开关
灯
插座
插座
插座

A.闸刀开关和带开关的灯泡
B.带开关的灯泡和带熔丝的二孔插座
C.带开关的灯泡和三孔插座
D.闸刀开关和三孔插座

答案： C

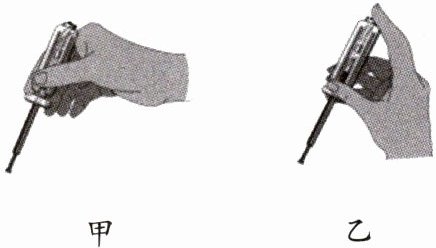

10. 测电笔可以用来判断相线和中性线。如图所示,持笔方式正确的是____(选填“甲”或“乙”)；为了防止触电,控制用电器的开关应连接在____(选填“中性线”或“相线”)和用电器之间。

甲
乙

答案： 乙　相线

11. 家用电冰箱和电视机之间的连接方式是____联的。若晓芳同学家中有电视机、洗衣机、电脑各 1 台,4 盏相同的照明电灯,它们工作时电流分别为 300 mA、1 A、500 mA、200 mA(1 盏照明灯的电流),如果干路的电流不允许超过 3 A,则这些用电器____(选填“可以”或“不可以”)同时使用。

答案： 并　可以

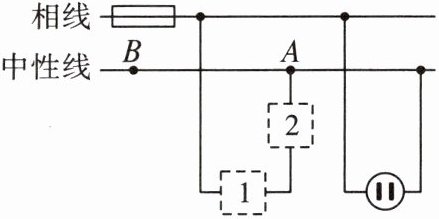

12. 家庭部分电路示意图如图所示,分别将一个开关和一个灯泡安装在线框位置,则开关应该安装在____(选填“1”或“2”)位置。安装后闭合开关,灯泡不亮,用测电笔测试插座的两插孔,氖管都发光,则电路故障只可能是____(选填“插座短路”“电灯断路”或“$ AB $ 间断路”)。

相线
保险丝
中性线
B
A
1
2
插座

答案： 1　AB间断路

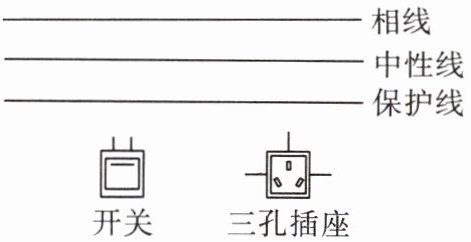

13. 如图所示,将插座和控制插座的开关正确接入家庭电路中。

相线
中性线
保护线
开关
三孔插座

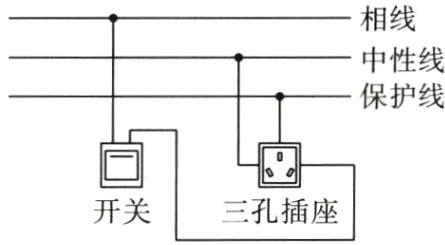

答案：
答案如图所示
