《2025年同步学习目标与检测九年级物理全一册人教版》

4. 如图所示,能正确测出灯泡$ L_2 $电流或$ L_2 $两端电压的是( )

答案： C

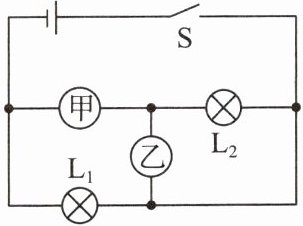

5. 如图所示,要求开关 S 闭合后,小灯泡$ L_1 $和$ L_2 $都能发光,则甲表、乙表分别是 ( )


A.电压表 电压表
B.电流表 电流表
C.电流表 电压表
D.电压表 电流表

答案： D

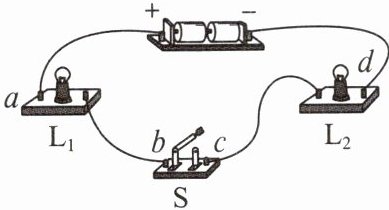

6. 小雨连接的电路如图所示。她检查导线连接无误后,闭合开关 S,发现两灯泡均不发光,于是她用一个电压表分别连接到 ab、bc、cd,测得 U_bd = 0、U_bc = 3 V、U_cd = 0,由此可判定电路的故障是( )


A.灯泡$ L_1 $断路
B.灯泡$ L_2 $断路
C.开关 S 断路
D.灯泡$ L_1 $与开关 S 均断路

答案： C

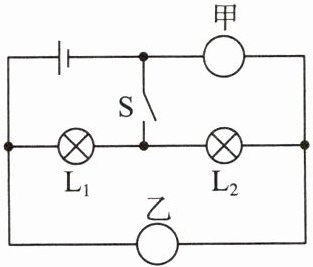

7. 如图所示的电路中,闭合开关 S 后,两灯泡均发光,则甲是______表,乙是______表。(均选填“电流”或“电压”)

答案： 电流　电压

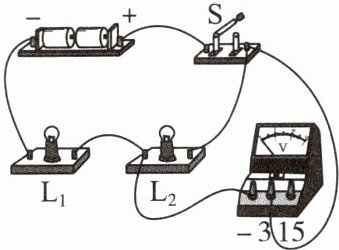

8. 小红在实验时连接了如图所示的电路。闭合开关后,她发现灯泡$ L_1 $亮,而灯泡$ L_2 $不亮,电压表无示数,则故障原因可能是_________(选填“灯泡$ L_1 $断路”“灯泡$ L_2 $断路”“灯泡$ L_1 $短路”或“灯泡$ L_2 $短路”)。

答案： 灯泡$L_2 $短路

9. 如图所示的电路中$,L_1、$$L_2 $是两个相同的灯泡,①②③可能为电流表或者电压表,当开关 S 闭合,下列分析正确的是( )


A.若$ L_1、$$L_2 $同时发光,②③不能是同种电表
B.若②③是电流表$,L_1、$$L_2 $正常发光,②③两表的示数相同
C.若①②都是电流表$,L_2 $一定不发光
D.若①③是电压表$,L_2 $可能会发光

答案： C
