《2025年同步学习目标与检测九年级物理全一册人教版》

9. 小雅和同学进行探究串联电路的电压规律的实验。所用器材：电压恒为$3V$的电源,一个开关,两只灯泡($L_{1}和L_{2}$),两只相同的电压表$V_{1}和V_{2}$(量程均为$0\sim3V和0\sim15V$),导线若干。

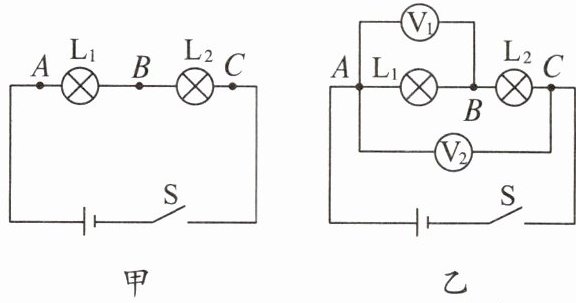

(1)他们按图甲所示的电路图连接电路,闭合开关前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是______；

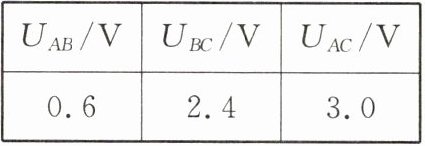

(2)解决问题后,他们用一只电压表分别测$AB$、$BC$、$AC$间的电压,并将数据记录在表格中。在每次拆接电压表时,开关应处于____状态；
|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|$0.6$|$2.4$|$3.0$|

(3)具有创新精神的小雅决定改进实验。她按照图乙所示的电路图连接好电路,闭合开关,发现电压表$V_{1}和V_{2}$的指针偏转角度相同,则可能的原因是电压表____(选填“$V_{1}$”或“$V_{2}$”)的量程选大了；
(4)解决问题后,小雅同学测出了$AB间和AC$间的电压,为了测量$BC$间的电压,断开开关,接下来可以____(填字母)；
A. 保持$B$接线不动,将电压表$V_{1}连线由A改接到C$
B. 保持$C$接线不动,将电压表$V_{2}连线由A改接到B$
(5)分析$AB$、$BC$、$AC$间的电压关系,得出结论：______(写出关系式即可)。

答案：
(1)电压表使用前未调零
(2)断开
(3)V₂
(4)B
(5)U_AC=U_AB+U_BC

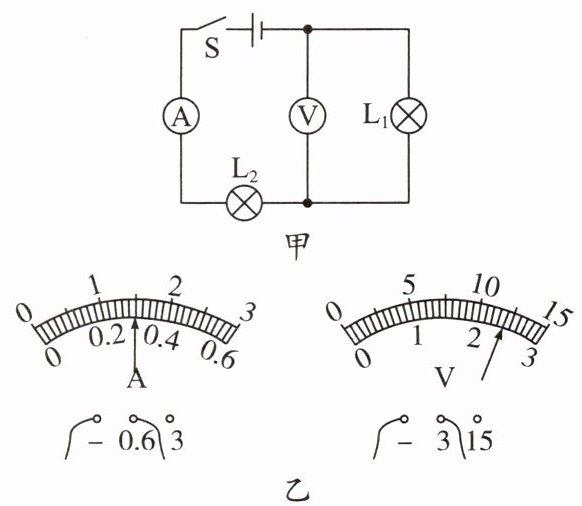

10. 在如图甲所示的电路中,当开关闭合时,电流表、电压表的示数如图乙所示,电源由四节干电池串联而成,每一节干电池的电压是$1.5V$。

(1)求通过灯泡$L_{1}和L_{2}$的电流。
(2)求灯泡$L_{1}两端的电压U_{1}$。
(3)求灯泡$L_{2}两端的电压U_{2}$。

答案：
(1)0.3 A 0.3 A
(2)2.4 V
(3)3.6 V
