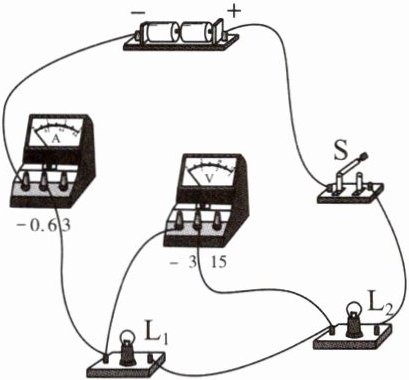

【对点训练1】在如图所示的电路中,闭合开关S后,两灯泡都不亮,电压表有示数,电流表无示数,则该电路故障可能是( )


A.灯泡$L_1$断路
B.灯泡$L_2$断路
C.灯泡$L_2$短路
D.电流表短路

答案： A 解析 由题图可知,两灯泡串联,电压表测量$L_{1}$两端的电压;闭合开关 S 后，$L_{1}$、$L_{2}$都不亮,电流表无示数,说明电路中有断路现象;电压表有示数,说明电压表两端能与电源两极连通,灯泡$L_{2}$是完好的,所以故障原因是灯泡$L_{1}$断路。

【例2】在如图所示的电路中,电源电压保持不变。开关S闭合后,两灯泡都发光,两个电表都有明显示数。过一会儿,其中一盏灯熄灭,另一盏灯仍发光,一个电表的示数变为零,若电路中只有一处故障,且只发生在灯泡$L_1$或$L_2$上,则电路中的故障是( )


A.灯泡$L_1$短路
B.灯泡$L_1$断路
C.灯泡$L_2$短路
D.灯泡$L_2$断路
思路导引
首先对电路进行分析,明确开关闭合后灯泡的连接方式及电表的测量位置,然后根据电表示数情况确定故障原因。

答案： D 解析 由题图知,闭合开关,两只灯泡并联,电压表测量电源电压(也是支路电压),电流表测量通过$L_{2}$的电流。无论是$L_{1}$或$L_{2}$短路,都会造成电源短路,烧坏电源,两灯泡都不亮,所以故障不可能是短路,选项 A、C 错误。如果灯泡$L_{1}$断路不能发光,电压表测量电源电压示数不变;由于并联电路各支路用电器工作状态互不影响,所以电流表示数不变,选项 B 错误。如果灯泡$L_{2}$断路不能发光,电压表测量电源电压示数不变；$L_{2}$支路断路,所以电流表示数变为零，$L_{1}$不受影响仍然发光,选项 D 正确。

【对点训练2】如图所示,闭合开关后,两个电流表的示数相同,则电路中出现的故障可能是( )


A.灯泡$L_1$短路
B.灯泡$L_1$断路
C.灯泡$L_2$短路
D.灯泡$L_2$断路

答案： D 解析 在正常情况下,干路和支路上的电流表的示数应不同,干路上的电流表的示数应大于支路上的电流表的示数,现在相等了,说明有一支路中没有电流,故是灯泡$L_{2}$断路了。
