《2025年同步学习目标与检测九年级物理全一册人教版》

【对点训练】如图所示的电路,在$m$、$n$两点间接入一滑动变阻器来控制电灯的亮度,电路图的上方为滑动变阻器的结构示意图,要求变阻器的滑片向右滑动时电灯逐渐变亮,则变阻器连入电路的方式应采用( )


A.$m接C$,$n接D$
B.$m接B$,$n接D$
C.$m接A$,$n接D$
D.$m接A$,$n接B$

答案： B　解析滑动变阻器是靠改变接入电路的电阻丝的长度来工作的，一般采用“一上一下”接入电路。滑动变阻器的滑片向右滑动时电灯逐渐变亮，说明滑动变阻器与电灯相互影响，两者串联，且滑动变阻器的滑片向右滑动时，通过电灯的电流变大，此时滑动变阻器接入电路中的电阻变小，则滑动变阻器的B接线柱接入电路中，滑动变阻器的连线一上一下，则滑动变阻器的C或D接线柱接入电路中，选项A、C、D不符合题意，B符合题意。

1. 下列有关电阻、滑动变阻器的说法正确的是( )

A.电阻表示导体对电流阻碍作用的大小,导体中没有电流流过时,导体就没有电阻
B.电阻虽然是导体本身的一种性质,但与电压、电流的大小都有关
C.将一根金属丝缓慢拉长后,其电阻变大
D.滑动变阻器是通过改变电阻丝的横截面积来改变电阻的

答案： C

2. 如图所示,关于该滑动变阻器,下列说法正确的是( )


A.$AB$接线柱间电阻丝的材料应该选择细铜丝
B.电流必须从上端接线柱流入,从下端接线柱流出
C.滑片$P和AB$电阻丝之间的接触处有很薄的一层绝缘物质隔开
D.如果接$AD$接线柱,当滑片$P$向左移动时,阻值变小

答案： D

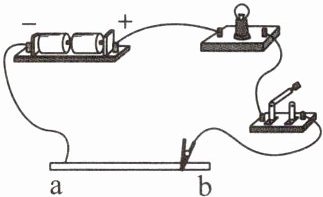

3. 如图所示,$ab$为一根铅笔芯,闭合开关后,小灯泡发光,当夹子向右移动时,小灯泡的亮度会发生变化。下列说法正确的是( )


A.小灯泡与铅笔芯是并联的
B.接入电路的铅笔芯变长,小灯泡变亮
C.该实验能解释滑动变阻器的原理
D.将铅笔芯换成塑料管,小灯泡仍会发光

答案： C

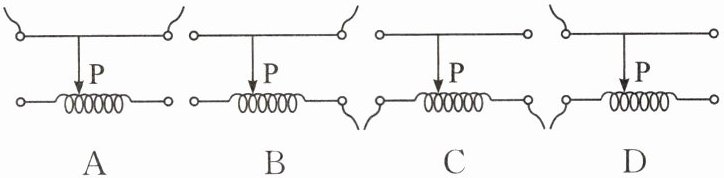

4. 滑动变阻器接入电路中的实验情形如图所示,实验过程中调节滑片$P$向右滑动时,连入电路的电阻变大的是( )

答案： D
