《2025年同步学习目标与检测九年级物理全一册人教版》

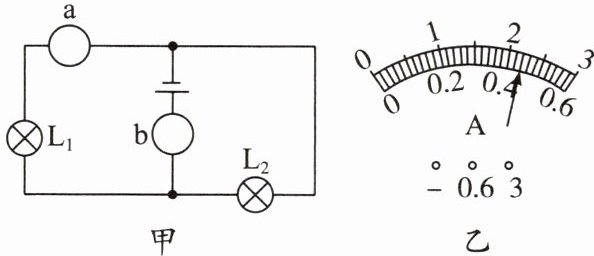

【例题】如图甲所示,a、b表均为电流表且接法正确。两表示数偏转如图乙所示,则$L_1$和$L_2$的电流分别是( )
A. 0.44 A、0.44 A
B. 2.2 A、2.2 A
C. 0.44 A、2.2 A
D. 0.44 A、1.76 A

答案： D 解析 a、b表均为电流表，电路为并联电路，b表在干路，a表在灯L₁所在的支路。由并联电路中，干路电流等于各支路电流之和可知，电流表b选择的量程是0～3 A，分度值为0.1 A，示数为2.2 A，即干路电流为2.2 A；电流表a选择的量程是0～0.6 A，分度值是0.02 A，示数为0.44 A，即通过灯L₁的电流为0.44 A；通过灯L₂的电流大小为I₂=I-I₁=2.2 A-0.44 A=1.76 A。选项D正确。

对点训练

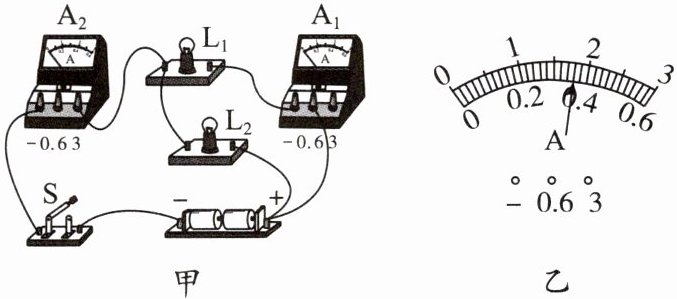

如图甲所示的电路,电源电压保持不变。闭合开关S,两灯泡均发光,此时两电流表指针的偏转均如图乙所示。下列判断正确的是( )
A. 灯泡$L_1、$$L_2$一定串联
B. 通过灯泡$L_1$的电流为1.8 A
C. 通过灯泡$L_2$的电流为1.44 A
D. 电流表$A_2$测量通过$L_2$的电流

答案： C 解析 由题图甲知两灯泡并联，电流表A₂测干路电流，电流表A₁测通过灯泡L₁的电流，故电流表A₂选择的量程是0～3 A，分度值为0.1 A，示数为1.8 A，即干路电流I=1.8 A，电流表A₁选择的量程是0～0.6 A，分度值是0.02 A，示数为0.36 A，通过灯泡L₁的电流I₁=0.36 A，由于并联电路干路中的电流等于各支路中的电流之和，所以通过灯泡L₂的电流I₂=I-I₁=1.8 A-0.36 A=1.44 A，选项A、B、D错误，C正确。

1. 如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出a、b、c三处的电流分别为Iₐ = 0.5 A、Iᵦ = 0.3 A、Iₑ = 0.2 A,记录数据后,下一步首先应该做的是( )


A.测量d处的电流,看看电流是否是0.5 A
B.换用不同规格的小灯泡,再测出几组电流值
C.分析实验数据发现并联电路电流的特点
D.换用电流表的另一量程,再测出一组电流值

答案： B

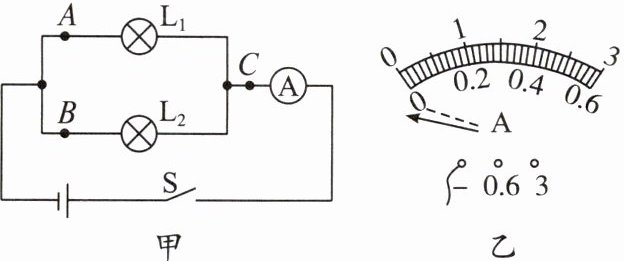

2. 如图甲所示,在探究并联电路中干路电流与各支路电流的关系的实验中,小明用电流表分别测出了A、B、C三处的电流,Iₐ = Iᵦ = 0.24 A,Iₑ = 0.48 A,下列说法正确的是( )
A. 小明在连接电路元件时,不能从电池的负极开始
B. 小明连接好电路,闭合开关前检查电路时发现电流表的指针位置如图乙实线所示,出现这种现象是因为正、负接线柱接反
C. 根据实验数据得出的结论是并联电路中,干路电流等于各支路电流之和,且各支路的电流相等
D. 实验中为得出普遍规律,应选取规格不同的灯泡多次实验

答案： D
