《2025年同步学习目标与检测九年级物理全一册人教版》

1. 家中有的插座有两个孔,一个孔接____线,另一个孔接____线。

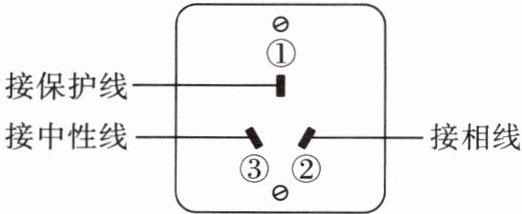

2. 如图,在三孔插座中,除两个孔分别接相线和中性线外,还有一个孔是跟大地连接的。也就是接在____(俗称地线)上。

接保护线
接中性线
接相线

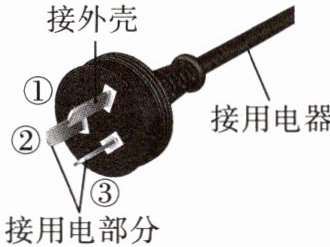

3. 如图所示,用电器上的三脚插头的“①”脚是与用电器的____接通的。这样,把三脚插头插在三孔插座里,在把用电器连入电路的同时,也把____与大地连接起来。万一用电器内部相线绝缘皮破损或失去绝缘性能,使金属外壳与相线接通而带电,电流也会从____流走,即使人体接触外壳,一般情况下也不会造成伤害。

接外壳
接用电器
接用电部分
4. 一些家庭电路中还会安装漏电保护器,它是一种断路器。在出现漏电时,它会迅速____电路。如果站在地上的人不小心接触了____线,电流经过人体流入大地,漏电保护器也会迅速____,对人身起到保护作用。

答案： 1.中性　相　2.保护线　3.金属外壳　金属外壳　保护线　4.切断　相　切断电路

微思考 小明认为：家庭电路中的三孔插座实际作用不大,只是为了使用电器的插头插入时更稳定。小明的想法对吗？为什么？

答案： 提示小明的想法不对;当用电器漏电时，会使金属外壳带电;若接上保护线，即便漏电，电流也会通过保护线流入大地，防止发生触电事故。

1. 家庭电路的组成由进户线、____、____、____、用电器、导线等组成。
2. 当家庭电路需要修理时,必须断开____,这时室内全部电路与外面的输电线分离,可以保证施工人员的安全。
3. 为了能够更加合理、安全地分配电能以及方便用户维修操作,有的家庭电路还设有室内配电箱。根据实际用电需求,可将家庭电路规划为若干____,由配电箱将导线引入各个房间内,进行供电。

答案： 1.电能表　总开关　插座　2.总开关　3.分支回路

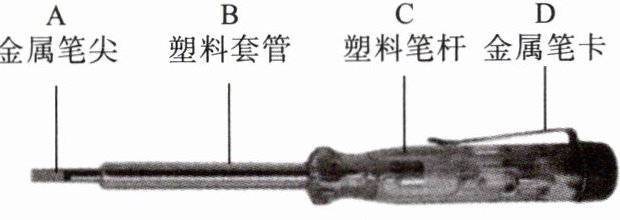

教材素材再利用 某测电笔的外形图如图所示,A、B、C、D 所指的部位如图所示。用测电笔辨别相线和中性线时,应该用手握着测电笔的____部位,用测电笔的____部位接触导线。若测电笔的____,说明接触的导线是相线。

A
金属笔尖
B
塑料套管
C
塑料笔杆
D
金属笔卡

答案： D　A　氖管发出红光
