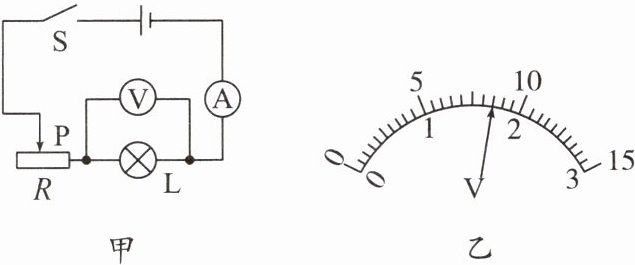

【对点训练】图甲是测量小灯泡在不同电压下电阻的实验电路示意图(小灯泡正常工作时的电压为 $ 2.5 \, V $)。

(1) 实验原理是______。

(2) 小明按电路图连接实物,闭合开关,发现电压表有较大示数,电流表无示数,移动滑片时两电表的示数均无变化,则故障可能是小灯泡______。
(3) 小明排除故障后完成实验,某时刻电压表的指针如图乙所示,电压表连接小量程。若要测出小灯泡正常工作时的电阻,需要将滑片向______(选填“左”或“右”)滑动。

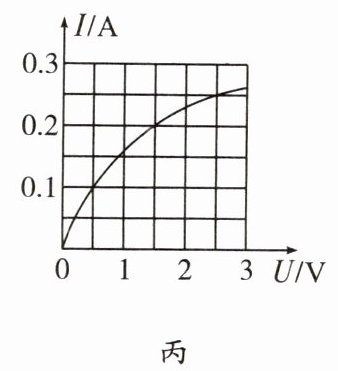

(4) 根据实验数据,作出小灯泡工作时的 $ I - U $ 关系图像如图丙所示,则小灯泡正常发光时的电阻为______ $ \Omega $。
(5) 本实验测量了多组数据,下列实验中多次测量的目的与本实验不相同的是______(填字母)。
A. 测量物体的长度
B. 探究杠杆的平衡条件
C. 探究液体压强与深度的关系

答案：
(1)$R=\frac{U}{I}$
(2)断路
(3)右
(4)$10$
(5)A
