《2025年同步学习目标与检测九年级物理全一册人教版》

4. 如图所示,灯泡 $L_2$ 比 $L_1$ 亮,电压表 $V$ 的示数为 $4.5V$,下列说法正确的是(B)


A.$V_1$ 的示数大于 $4.5V$
B.$V_1$ 的示数等于 $4.5V$
C.$V_2$ 的示数小于 $4.5V$
D.$V_2$ 的示数大于 $4.5V$

答案： B

5. 如图甲所示的电路中,电源电压保持不变。闭合开关 $S$,电流表 $A$、$A_1$ 的示数均如图乙所示,电压表的示数为 $3V$,电源电压为 $3V$；通过小灯泡 $L_1$ 的电流为 $0.24A$。

答案： 3 0.32

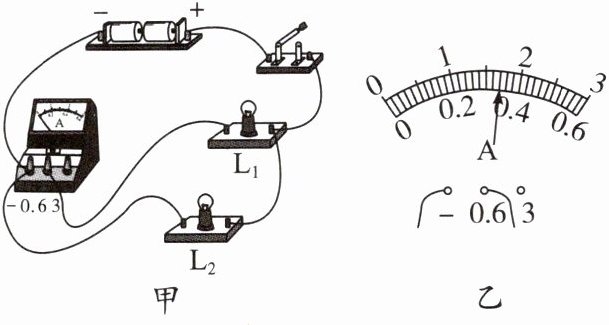

6. (多选)如图甲所示的电路中,当开关闭合后,电流表指针的偏转情况如图乙所示,下列说法正确的是(AB)


A.灯泡 $L_1$、$L_2$ 两端的电压 $U_1 = U_2$
B.电流表测量的是通过灯泡 $L_1$ 的电流
C.通过灯泡 $L_1$ 的电流是 $0.32A$
D.若灯泡 $L_1$ 的灯丝突然烧断,灯泡 $L_2$ 的亮度不变

答案： ABD

7. 在探究并联电路的电压规律的实验中,小明使用了两个相同的灯泡：

(1) 当小明接好最后一根导线时,灯泡立即发光,原因可能是连接电路时开关没有断开；
(2) 图甲所示的电路图中,用电压表接在 $a$、$b$ 两点之间时,闭合开关,电压表的示数如图乙所示,电压表的读数为 $3V$；
(3) 依次将电压表接入到电路中的 $ab$、$cd$、$ef$ 两点之间,小明发现电压表的示数相等。由此他得到结论：并联电路中,各支路两端的电压相等。此结论不科学,接下来应该进行的操作是A；
A. 更换不同规格的灯泡,多次实验
B. 将 $L_1$、$L_2$ 的位置交换,再次探究
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
原因是一次实验具有偶然性,不能得出普遍规律。
(4) 小明发现家里客厅的灯泡 $L_1$ 比卧室的灯泡 $L_2$ 亮,两灯泡对应的电压 $U_1$ 和 $U_2$ 的大小关系是 $U_1 = U_2$。

答案：
(1)连接电路时开关没有断开
(2)2.8
(3)不科学 A 多次测量得出普遍性规律
(4)=
