《2025年同步学习目标与检测九年级物理全一册人教版》

7. 如图所示,把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为16V的电源上,小灯泡恰能正常工作,R的阻值为____Ω,该电路工作10s定值电阻R产生的热量是____J。

答案： 20 18

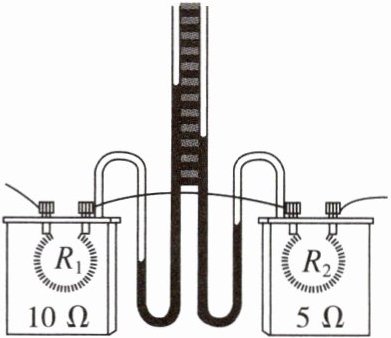

8. 如图所示的装置是用来探究通电时间相同时,电流通过导体产生的热量与_________的关系的,相同时间内$R_1$产生的热量比$R_2$产生的热量_________(选填“多”或“少”)。通电$1min,R_1$和$R_2$产生的热量之比为_________。

答案： 电阻 多 $2:1$

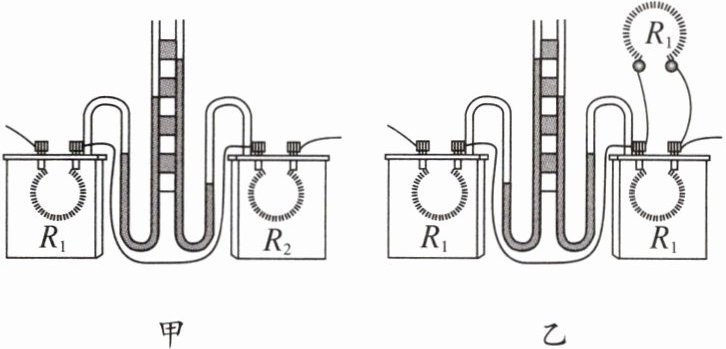

9. 探究电流通过导体时产生的热量与哪些因素有关时,两个相同的透明容器中密封着质量相等的空气,用电阻丝$R_1、$$R_2$对容器中的空气进行加热$,R_1$小于$R_2,$如图甲所示。

$(1) R_1、$$R_2$串联的目的是保证_________相同,U形管液面高低反映了电阻丝_________。
(2) 通电10s观察图甲中U形管液面高度的变化,说明电流产生的热量与_________有关。
(3) 在探究电流产生的热量与电流的关系时,将$R_2$换成与$R_1$相同的电阻,并在容器外并联一个$R_1,$如图乙所示。通电10s左侧U形管中液面高度的变化_________(选填“大于”或“小于”)右侧U形管中液面高度的变化。

答案：
(1)通过导体的电流 产生热量的多少
(2)电阻
(3)大于

10. 如图所示,电源电压不变$,R_1、$$R_2$是两个相同的电阻,当闭合开关$S_1,$断开$S_2、$$S_3$时,通电40min,电路产生的热量为Q,同时闭合$S_2、$$S_3,$断开$S_1,$若要产生相同的热量Q,则需通电( )


A.5min
B.10min
C.20min
D.40min

答案： B

11. 如图所示,电路中灯泡L上标有“6V 3W”字样,R为定值电阻。闭合开关S后,灯泡L恰好正常发光,电流表的示数为0.6A。

(1) 求灯泡L的额定电流。
(2) 求定值电阻R的阻值。
(3) 求该电路工作5min,定值电阻R产生的热量。

答案：
(1)0.5 A
(2)60 Ω
(3)180 J
