《2025年同步学习目标与检测九年级物理全一册人教版》

知识点三 生活中的电路
1. ______和______都是最基本的电路,实际生活中的电路都是由它们组合而成的。
2. 家庭电路中的电灯、电吹风、电视机、电脑等用电器大多是______在电路中的。

答案： 1. 串联电路 并联电路 2. 并联

教材素材再利用

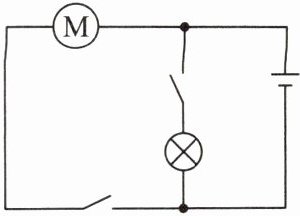

如图所示是一幅简化的玩具警车的电路图,电路图中的小灯泡与小电动机是______(选填“串联”或“并联”)的。

答案： 并联

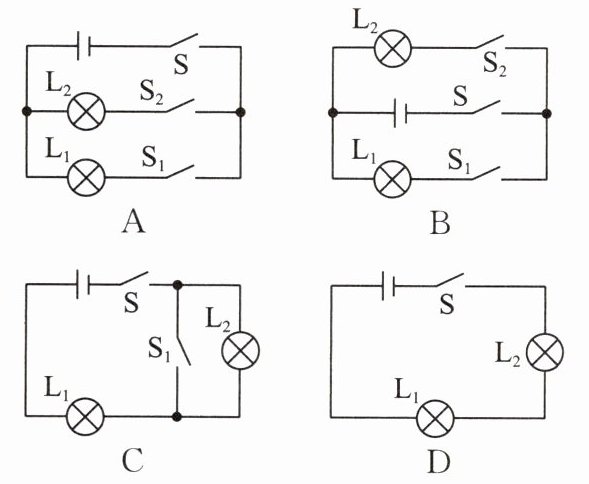

【例题】在如图所示的电路中,闭合所有开关后,灯泡 $ L_1 $ 和 $ L_2 $ 串联的是( )

答案： D 解析 由题图可知，闭合所有开关后，选项A、B电路中电流都有两条流通路径，属于并联电路。选项C电路中，L₂被短路，电路为L₁的简单电路。选项D电路中电流只有一条流通路径，属于串联电路。

【对点训练】关于生活中的一些电路,下列判断正确的是( )

A.路灯同时亮同时灭,它们是串联的
B.英语听力时,教室里各个广播是并联的
C.交通路口的红、黄、绿三色指示灯是串联的
D.楼道里的声控开关和光控开关是并联的

答案： B 解析 路灯同时亮同时灭，但如果一只损坏，其余的仍能正常工作，它们是并联的，选项A错误；英语听力时，教室里各个广播工作时互不影响，它们是并联的，选项B正确；交通路口的红、黄、绿三色指示灯可以独立工作，它们是并联的，选项C错误；楼道里的声控开关和光控开关共同控制电灯的通断，是串联的，选项D错误。

1. 如图所示,小华用裸铜导线的一端将两只完好的灯泡的螺旋捆绑在一起,并让两个灯泡的尾部金属点与电池正极接触,再将裸铜导线的另一端与电池负极接触,导线与各处接触良好,下列判断正确的是( )


A.两灯串联
B.两灯并联
C.连接造成了短路
D.连接造成了断路

答案： B

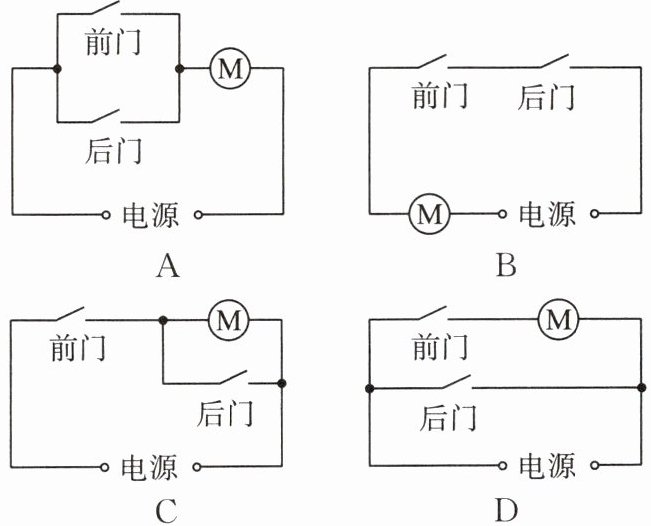

2. 电动公共汽车的动力来源于电动机,前、后两门(电路开关)中任意一个门没有关闭好,电动公共汽车都无法行驶。图中符合要求的电路是( )

答案： B
