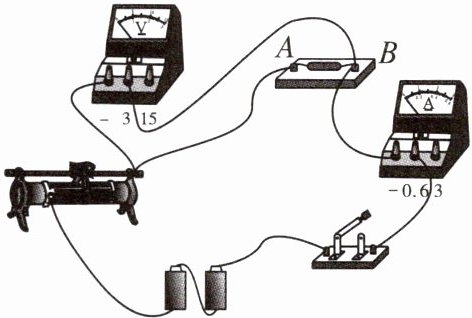

3. 小明同学为了探究电流跟电阻的关系,在如图所示的情况下,将 $ A $、$ B $ 两点间 $ 10\Omega $ 的电阻更换为 $ 20\Omega $ 的电阻,闭合开关后,下一步的操作应当是( )
```
```

A.将滑动变阻器滑片适当向右移动,观察电压表的示数
B.将滑动变阻器滑片适当向右移动,观察电流表的示数
C.将滑动变阻器滑片适当向左移动,观察电压表的示数
D.将滑动变阻器滑片适当向左移动,观察电流表的示数

答案： A

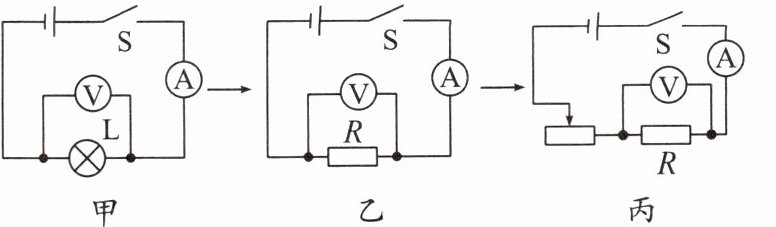

4. 小明和同学们在做电学实验的过程中,他们经过讨论,依次改进了探究电流跟电压的关系的实验电路图,如图甲、乙、丙所示。下列说法正确的是( )
```
```

A.图甲改进为图乙：为保证实验过程中电压这一因素不变
B.图乙改进为图丙：实现多次实验,得到电流跟电压之间的定量关系
C.图丙：移动滑动变阻器的目的是保持电阻 $ R $ 两端电压不变
D.图丙：在不增加任何器材的情况下,仅利用本实验的器材可探究电流与电阻的关系

答案： B

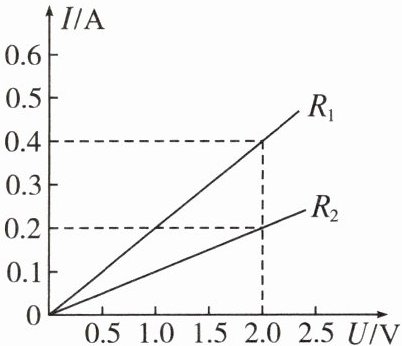

5. 在探究电流与电压的关系的实验中,分别用电阻 $ R_1 $、$ R_2 $ 进行实验,并根据各自的实验数据绘制出如图所示的 $ I - U $ 关系图像,由图可知( )
```
```

A.$ R_1 ＜ R_2 $
B.当 $ R_1 $ 两端电压为0时,其电阻为0
C.通过导体的电流与导体两端的电压成反比
D.将它们串联到同一电路中,通过 $ R_1 $ 的电流较大

答案： A

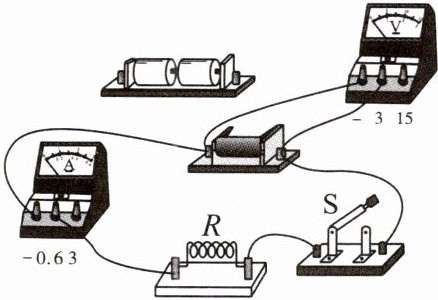

6. 小英利用如图所示的电路进行实验。闭合开关 $ S $,分别读取电压表、电流表的示数并记录；断开开关 $ S $,将电源由1节干电池更换为2节干电池,闭合开关 $ S $,分别读取电压表、电流表的示数并记录,发现电流表的示数变大。小英探究的科学问题是______。
```
```

答案： 通过导体的电流与导体两端的电压的关系
