《2025年同步学习目标与检测九年级物理全一册人教版》

【对点训练】小明利用两个规格不同的小灯泡,设计了如图所示的电路,同时探究串联电路中的电流和电压规律,在某组实验中,测出了$a$、$b$、$c$三点的电流,以及$ab$、$bc$、$ac$间的电压,下列说法正确的是( )


A.$U_{ac}= U_{ab}= U_{bc}$
B.$U_{ac}＞U_{ab}= U_{bc}$
C.$I_{a}＞I_{b}＞I_{c}$
D.$I_{a}= I_{b}= I_{c}$

答案： D 解析 串联电路中，电源电压等于各用电器两端电压之和，即U_ac=U_ab+U_α，两个小灯泡的规格不同，因此U_ab≠U_α，选项A、B错误；串联电路中，电流处处相等，可得I_a=I_b=I_c，选项C错误，D正确。

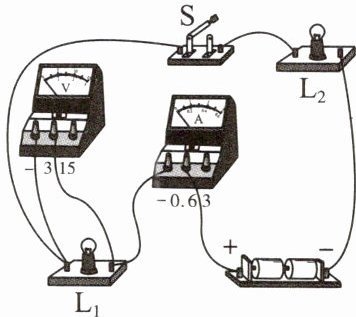

1. 如图所示,电源电压保持$3V$不变,闭合开关$S$后,电压表的示数为$1.4V$,电流表的示数为$0.26A$,下列说法正确的是( )


A.小灯泡$L_{1}与L_{2}$并联
B.通过小灯泡$L_{2}的电流为0.52A$
C.小灯泡$L_{1}两端的电压为3V$
D.小灯泡$L_{2}两端的电压为1.6V$

答案： D

2. 如图所示,电源电压为$9V$,且保持不变,电压表的示数为$6V$,则( )

A.$L_{1}两端的电压为3V$

B.$L_{1}两端的电压为6V$
C.$L_{2}两端的电压为3V$
D.$L_{2}两端的电压为9V$

答案： A

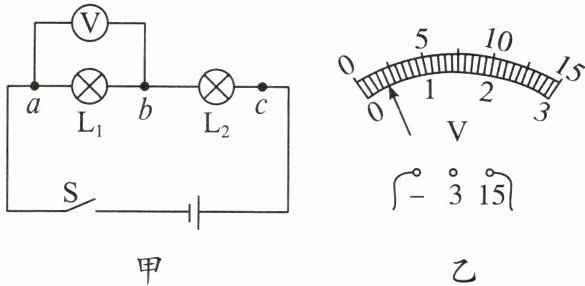

3. 用图甲所示的电路探究串联电路的电压特点,下列关于该实验的说法正确的是( )


A.应多准备几个不同规格的灯泡,以便进行多次实验减小误差
B.闭合开关后,电压表指针如图乙所示,指针偏转太小,可以调整其量程
C.测出$L_{1}$两端电压后,将电压表导线从$a改接到c$,测出$L_{2}$两端电压
D.如果$L_{2}$短路,闭合开关,电压表的示数保持不变

答案： B
