《2025年同步学习目标与检测九年级物理全一册人教版》

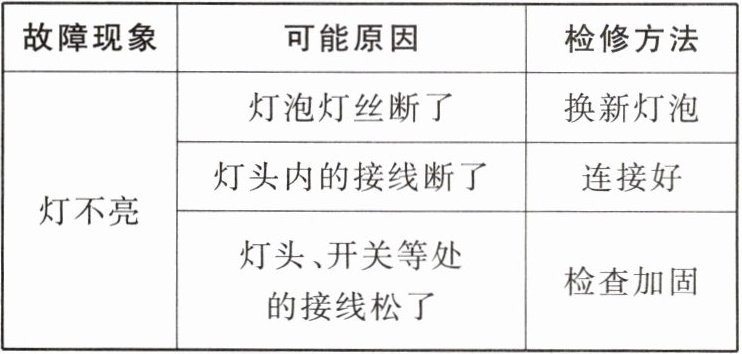

1. 在一本用电常识的书中,列出了使用白炽电灯的常见故障与检修,其中一项故障现象如下：
|故障现象|可能原因|检修方法|
|灯不亮|灯泡灯丝断了|换新灯泡|
| |灯头内的接线断了|连接好|
| |灯头、开关等处的接线松了|检查加固|

从电路的组成来看,上述故障现象可以概括成一个原因( )

A.短路
B.通路
C.断路
D.以上都不对

答案： C

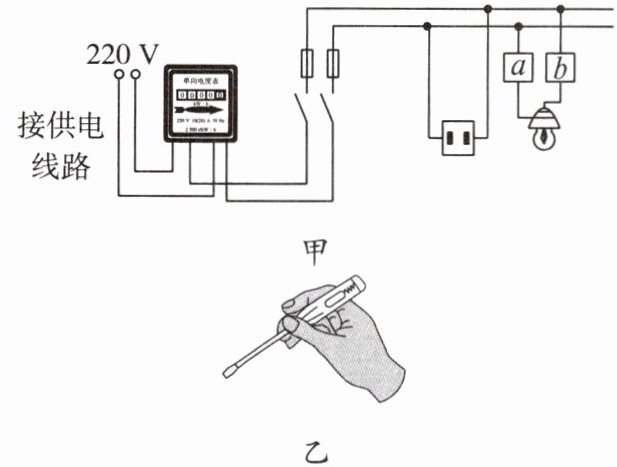

2. 某家庭电路的部分电路如图甲所示,下列说法正确的是( )

220 V
甲
接供电
线路
乙

A.控制照明灯的开关应接在图中的 b 处
B.保险丝熔断后,可以临时用一段铜线代替
C.用电器的功率越大,电能表记录的数字一定越大
D.使用测电笔检测的正确方式如图乙所示

答案： A

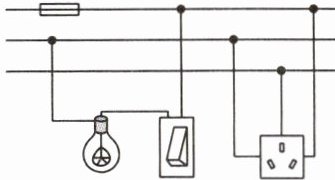

3. 小军家电路的一部分如图所示。他闭合开关时,灯泡正常发光,再将电风扇(未闭合开关)的插头插入插座中时,灯泡突然熄灭,同时空气开关跳闸了。其原因可能是( )

保险丝
相线
中性线
灯
开关
插座

A.灯泡的灯丝断路
B.电风扇断路
C.电风扇的功率过大
D.电风扇的插头短路

答案： D

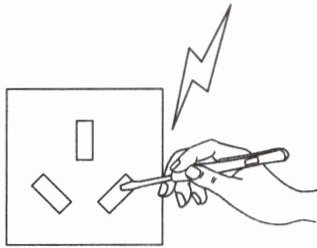

4. 如图所示,用测电笔检测插座中是否有“电”,下列操作错误的是( )

插座
手

A.笔尖插入插座
B.笔尖接触相线
C.手接触笔尖金属体
D.手接触笔尾金属电极

答案： C

5. 下列说法正确的是( )

A.电灯开关短路可以引起空气开关跳闸
B.电灯的开关应该接在相线和电灯之间
C.保险丝应该接在闸刀开关之后的中性线上
D.空气开关跳闸一定是家庭电路发生短路

答案： B

6. 如图所示,关于家用插座说法正确的是( )

开关
指示灯

A.开关串联在干路中,指示灯与各组插孔并联在电路中
B.开关、指示灯和各组插孔并联在电路中
C.开关、指示灯和各组插孔串联在电路中
D.各组插孔串联在一起与指示灯并联在电路中

答案： A
