《2025年同步学习目标与检测九年级物理全一册人教版》

7. 如图所示,电源电压不变,已知 $ R_{2} = 20\Omega $,闭合开关后,电流表 $ A_{1} $、$ A_{2} $ 的示数分别为 $ 0.6\mathrm{A} $、$ 0.2\mathrm{A} $,则通过 $ R_{1} $ 的电流为 $\underline{\quad\quad}\mathrm{A}$,电源电压为 $\underline{\quad\quad}\mathrm{V}$。

答案： 答案 0.4 4

8. 如图所示,电源电压保持不变,$ R_{1} $ 为定值电阻,$ R_{2} $ 为滑动变阻器,当 $ R_{2} $ 的滑片 $ P $ 向右滑动时,电压表的示数 $\underline{\quad\quad}$,电流表 $ A_{1} $ 的示数与 $ A_{2} $ 的示数之差 $\underline{\quad\quad}$。(均选填“变大”“变小”或“不变”)

答案： 答案 不变 不变

9. 如图所示,电源电压恒定,$ R_{1} = 20\Omega $,当开关 $ S $、$ S_{1} $ 都闭合时,电流表 $ A_{1} $ 的示数为 $ 0.3\mathrm{A} $,电流表 $ A $ 的示数为 $ 0.45\mathrm{A} $,求：
(1) 电源电压；
(2) $ R_{2} $ 的阻值。

答案： 答案
(1)6 V
(2)40 Ω

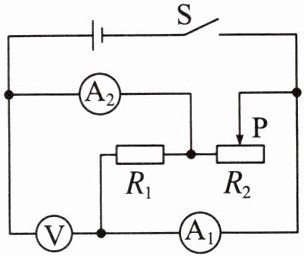

10.(多选)如图所示,电源电压不变。闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向右移动时,下列说法正确的是( )


A.电流表 $ A_{1} $ 的示数变小,电压表 $ V $ 的示数不变
B.电流表 $ A_{2} $ 的示数变小,电压表 $ V $ 的示数变大
C.电压表 $ V $ 的示数与电流表 $ A_{1} $ 的示数的比值不变
D.电压表 $ V $ 的示数与电流表 $ A_{2} $ 的示数的比值变大

答案： CD

11. 如图所示,电源电压保持不变,电阻 $ R_{1} $ 的阻值为 $ 20\Omega $,当只闭合开关 $ S_{1} $ 时,电流表 $ A_{1} $ 的示数为 $ 0.3\mathrm{A} $。
(1) 求电源电压。
(2) 再闭合开关 $ S_{2} $,电流表 $ A_{2} $ 的示数变化了 $ 0.2\mathrm{A} $,求电阻 $ R_{2} $ 的阻值。
(3) 当开关 $ S_{1} $ 和 $ S_{2} $ 均闭合时,求电路的总电阻。

答案： 答案
(1)6 V
(2)30 Ω
(3)12 Ω
