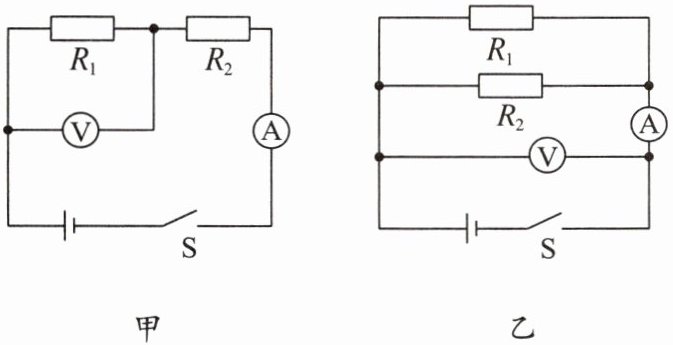

9. 如图所示的电路,甲、乙两图中电源相同,$R_1是R_2的4$倍。如图甲所示,闭合开关$S$,电压表的示数为$4V$,电流表的示数为$0.1A$；如图乙所示,闭合开关$S$,电压表的示数为$5V$。

(1)求图甲通过$R_1$的电流。
(2)求$R_1$、$R_2$的阻值。
(3)求图乙电流表的示数。

答案： 答案
(1)0.1 A
(2)40 $\Omega$ 10 $\Omega$
(3)0.625 A

1. 实验思路
(1) 实验原理：______。
(2) 多次测量求平均值：为了______,实际测量中要通过______改变待测电阻的电压,多次测量电压及电流,并分别算出相应的电阻,最后求出电阻的平均值。
(3) 实验电路：在方框中画出测量电阻的电路图。

答案：
1.
(1)$I=\frac{U}{R}$
(2)减小误差 滑动变阻器
(3)如图所示
