《2025年同步学习目标与检测九年级物理全一册人教版》

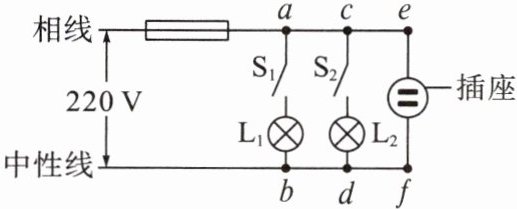

14. 某家庭电路如图所示,闭合开关 $ S_1、S_2 $,灯泡 $ L_1 $ 正常发光、$ L_2 $ 不亮；断开 $ S_1 $,保持 $ S_2 $ 闭合,用测电笔插入插座两孔氖管均发光。故障可能是( )

相线
保险丝
220 V
中性线
a
c
e
S_1
S_2
插座
L_1
L_2
b
d
f

A.$ ac $ 间断路
B.$ bd $ 间断路
C.灯泡 $ L_2 $ 断路
D.$ b $ 点左侧的中性线断路

答案： B

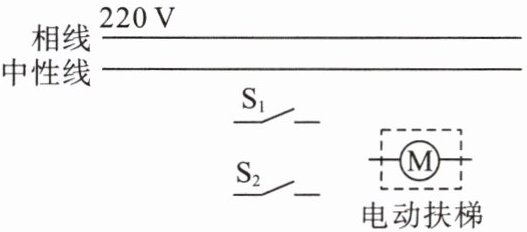

15. 为节约电能,地下通道电动扶梯只需在白天且有人时才开启,利用红外线自动开关 $ S_1 $(现场有人,$ S_1 $ 闭合；现场无人,$ S_1 $ 断开) 以及可见光自动开关 $ S_2 $(白天,$ S_2 $ 闭合；夜间,$ S_2 $ 断开) 控制电路,可达到目的。请完成图中的电路连接。

相线
220 V
中性线
S_1
S_2
电动扶梯
M

答案：
答案如图所示

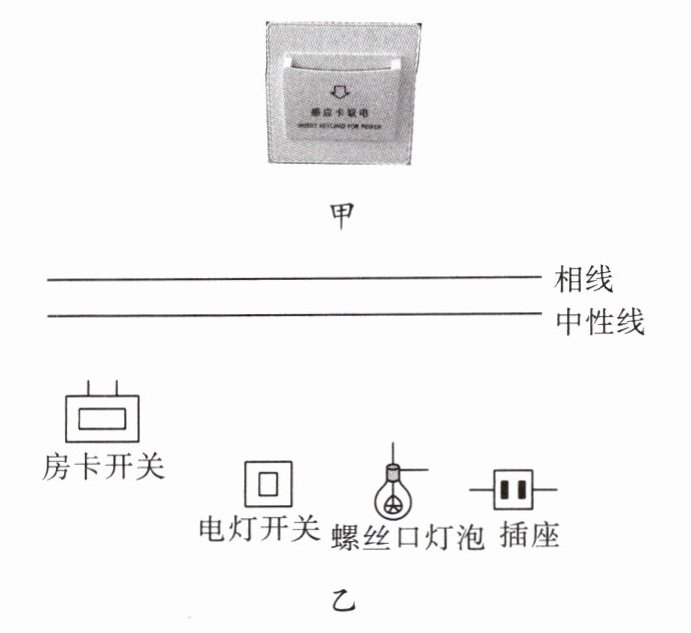

16. 某宾馆的房卡如图甲所示,它相当于一个开关。只有房卡插入卡槽里,房间内的灯和插座才能工作；房卡抽出卡槽,全房间断电。为使灯和插座正常工作,请将图乙中的电路图补充完整。

甲
相线
中性线
房卡开关
电灯开关
螺丝口灯泡
插座
乙

答案：
答案如图所示

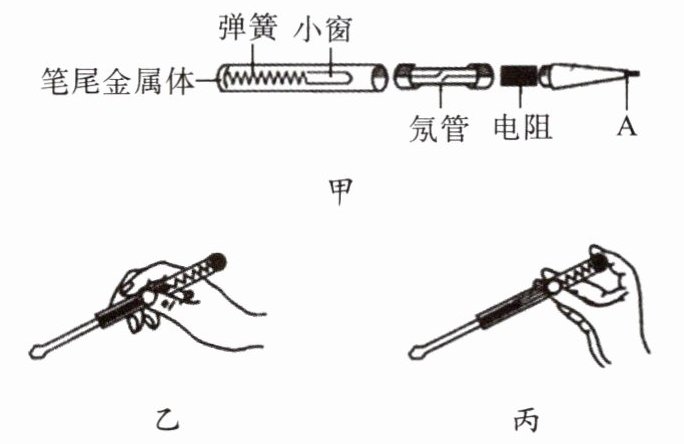

17. 测电笔的结构如图甲所示,图乙和图丙是两位同学的使用方法。

笔尾金属体
弹簧
小窗
甲
氖管
电阻
A
乙
丙
(1) 正确使用测电笔的是____。
(2) 若测电笔氖管发光放电时的电流为 0.36 mA,则当测电笔的笔尖接触家庭电路的相线时要使人能处于安全状态,此电阻的阻值至少应为多少(不计氖管发光时的电阻)。

答案：
(1)丙　
(2)$5.11× 10^{5}\ \Omega$
