《2025年同步学习目标与检测九年级物理全一册人教版》

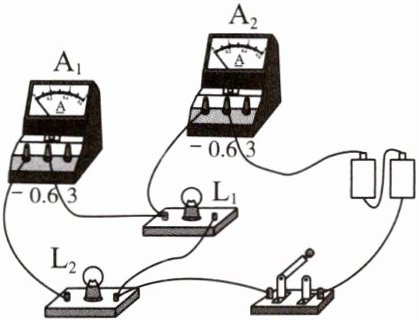

9. (多选)关于如图所示的电路,以下判断正确的有( )


A.$L_{1}和L_{2}$两灯泡串联
B.电流表$A_{1}测灯泡L_{2}$的电流
C.电流表$A_{2}测灯泡L_{2}$的电流
D.电流表$A_{2}$测电路中的总电流

答案： BD

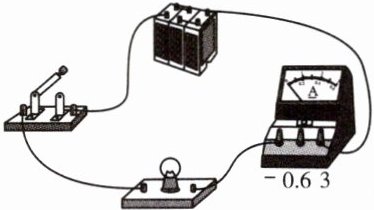

10. 一个学生电源的正、负极模糊不清了,某同学用如图所示的实验方法来判断,他按如图所示连接好实物图,接下来应进行的操作是______,若出现______的现象,则说明电源的右端是正极。

答案： 答案 闭合开关进行试触 电流表指针向右偏转

知识点 串联电路的电流规律
1. 实验思路

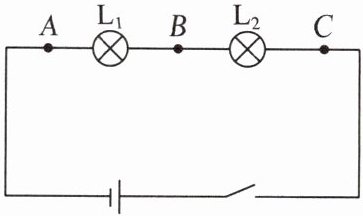

如图所示,在A、B、C三点接入____,分别测出不同位置的____,便能得到电路中电流的关系。

2. 实验过程

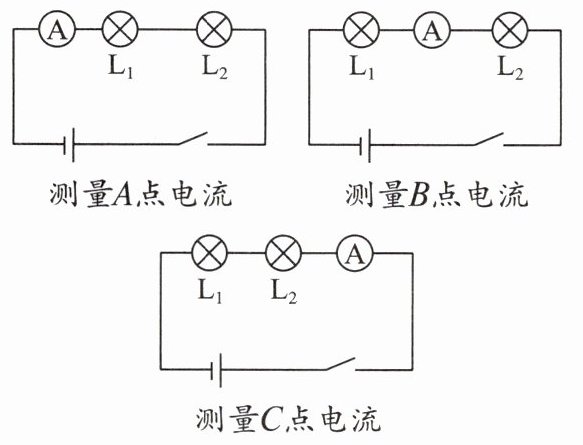

(1)设计电路图。

(2)根据电路图连接电路,并进行测量。
(3)把测量数据记录在表格中,并把操作中出现的问题简明扼要地写下来。
(4)换上另外两个规格____的小灯泡,再次测量并记录各点的电流。
3. 实验结论
在串联电路中,电流____。
微思考
实验中,换用不同规格的小灯泡进行多次测量的目的是什么？

答案： 1. 电流表 电流大小 2.
(4)不同 3. 处处相等 【微思考】提示 寻找普遍规律，避免实验结论的偶然性。
