《2025年同步学习目标与检测九年级物理全一册人教版》

3. 无线蓝牙耳机及其收纳盒如图所示,耳机没电时,可以将单只或一对耳机放入收纳盒中进行充电,此时耳机相当于电路中的______,两只耳机的电路连接方式是______联。

答案： 用电器 并

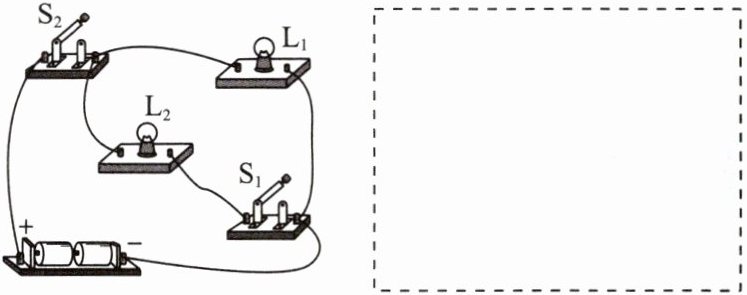

4. 按照实物连接,画出对应的电路图。

答案：
如图所示

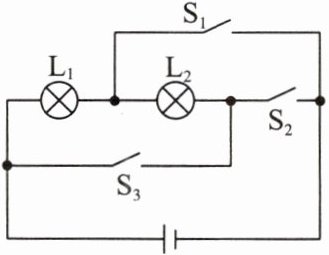

5. 在如图所示的电路中,下列说法正确的是( )


A.只闭合开关 $ S_1 $ 时,灯泡 $ L_1 $、$ L_2 $ 串联
B.只闭合开关 $ S_2 $ 时,灯泡 $ L_1 $、$ L_2 $ 串联
C.只闭合开关 $ S_1 $、$ S_2 $ 时,灯泡 $ L_1 $、$ L_2 $ 串联
D.闭合开关 $ S_1 $、$ S_2 $、$ S_3 $ 时,灯泡 $ L_1 $、$ L_2 $ 均发光

答案： B

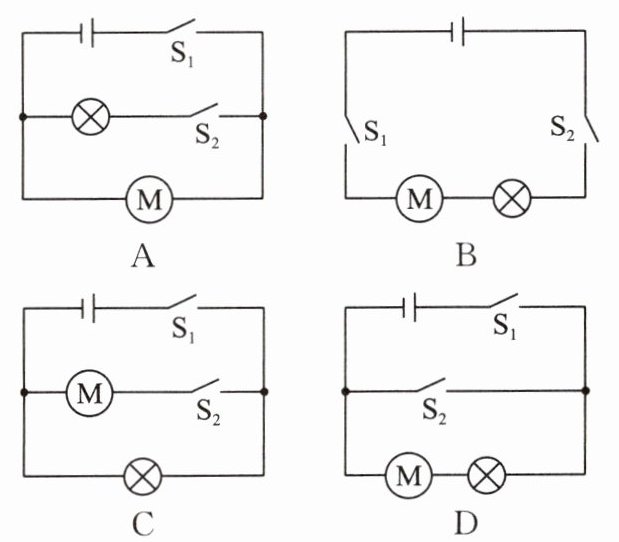

6. 无人机起飞时,先闭合开关 $ S_1 $ 指示灯亮起,再闭合开关 $ S_2 $ 电动机启动。下列电路设计符合要求的是( )

答案： C

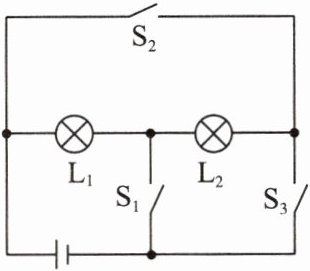

7. 如图所示的电路中,要让灯泡 $ L_1 $ 和 $ L_2 $ 并联,应闭合开关______；开关______不能同时闭合,否则会造成电源短路。

答案： S₁、S₂ S₂、S₃

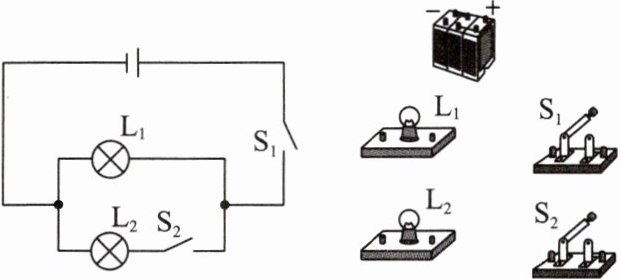

8. 请你对照电路图,把实物元件用线连接起来。

答案：
如图所示
