《2025年同步学习目标与检测九年级物理全一册人教版》

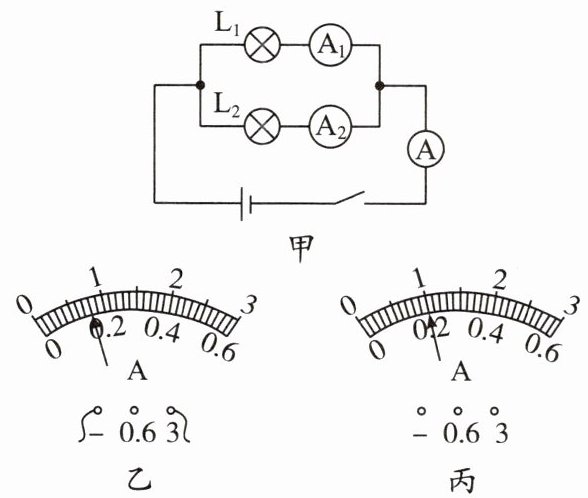

7. 在探究并联电路电流规律的实验中,小明按如图甲所示的电路图连接好电路后,闭合开关,电流表$A_1$的示数如图乙所示；电流表$A_2$和A的指针都指向同一刻度如图丙所示,则$L_1$中的电流为_________$A,L_2$中的电流为_________A,干路中的电流为_________A,由此初步得出并联电路中电流的规律为_________。

答案： 0.8 0.2 1 干路中的电流等于各支路中的电流之和

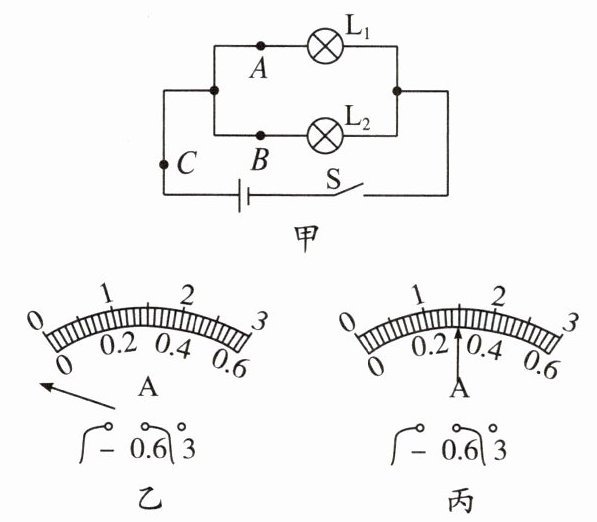

8. 图甲所示是探究并联电路电流规律实验的电路图。

(1)电流表应____(选填“串联”或“并联”)在被测电路中。若要测量干路电流,则电流表应接在图甲中的____(选填“A”“B”或“C”)处。
(2)小明同学在测量A处的电流时,闭合开关,发现电流表的指针偏转如图乙所示,原因是____；在排除故障后,电流表的示数如图丙所示,其示数为____A。

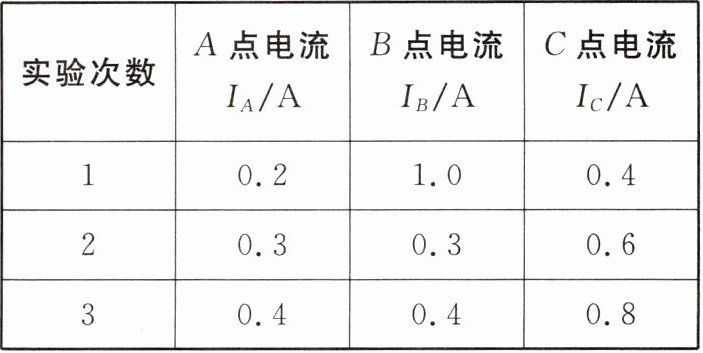

(3)在进行正确的实验操作后,得到了如下表所示的实验记录。
|实验次数|A点电流Iₐ/A|B点电流Iᵦ/A|C点电流Iₑ/A|
|1|0.2|1.0|0.4|
|2|0.3|0.3|0.6|
|3|0.4|0.4|0.8|

第1次实验中有一个数据明显错误,这个数据正确的记录应该是____A。
(4)小明改正错误的数据后,根据实验得出结论：并联电路中干路电流为支路电流的2倍,各支路电流相等。该实验结论是____(选填“正确”或“错误”)的,理由是____。小明与小组内同学交流后,认为该实验有不完善之处,请你提出一条改进建议：____。

答案：
(1)串联 C
(2)电流表正、负接线柱接反 0.3
(3)0.2
(4)错误 当小灯泡规格不相同时，两灯泡电流表的示数不相同 换用不同规格的小灯泡进行多次实验

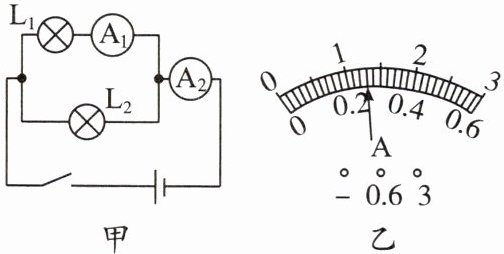

9. 小丽同学探究并联电路中干路电流与各支路电流的关系的电路图如图甲所示。闭合开关,两表指针指在同一位置,如图乙所示。求：
(1)求电流表$A_1$和$A_2$的示数。
(2)求流过灯泡$L_2$的电流。

答案：
(1)1.3 A 0.26 A
(2)1.04 A
