9. 在新建的楼房里，控制插座的总开关上大多装有漏电保护器，漏电保护器和空气开关的作用________(选填“相同”或“不同”)；如果站在地上的人不小心接触了火线，这时________(选填“空气开关”或“漏电保护器”)会迅速切断电路，对人身起到保护作用。

答案： 不同 漏电保护器

10. (2023·石家庄新华区一模)“安全用电，从我做起”。如图19−1−7是已接入家庭电路中的一个插线板。
　　　　　　
(1)插线板上标记A的插孔，应与家庭电路的________线相连。
(2)将台灯的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是________。

答案：
(1)地
(2)台灯短路

11. (2022·承德一模)小明觉得自家滚筒洗衣机存在故障，他使用如图19−1−8所示的试电笔检测，使用时指尖抵住上端的笔尾，笔尾属于________(选填“导体”或“绝缘体”)，此时氖管发光，说明笔尖接触的是________(选填“零”“火”或“地”)线；他检查发现，接触滚筒洗衣机的金属门手柄会“麻手”，可采用的办法是给洗衣机电路________(选填“加接零线”“加接地线”或“加接空气开关”)。
　　　　　　　　　　　　　　

答案： 导体 火 加接地线

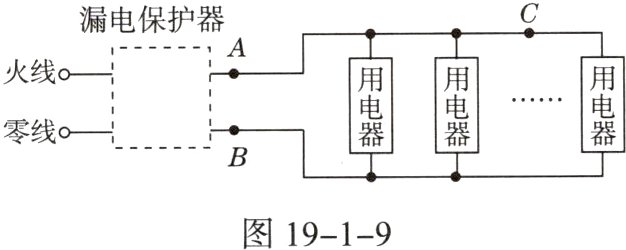

12. 如图19−1−9是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ，触电时通过人体的电流为________mA。
　　

答案： 会 22

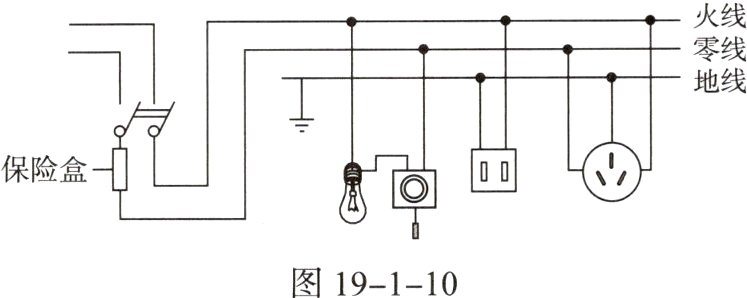

13. (2023·保定高阳三利中学期末)如图19−1−10是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是(　　　)
　
A. 保险盒接法错误，保险盒应该安装在火线上
B. 两孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

答案： C

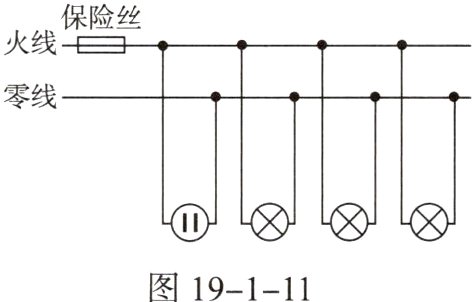

14. (2023·承德期末)如图19−1−11所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是(　　　)
　　　　
A. 插座发生短路
B. 进户的火线断了
C. 进户的零线断了
D. 某盏电灯的灯丝断了

答案： C

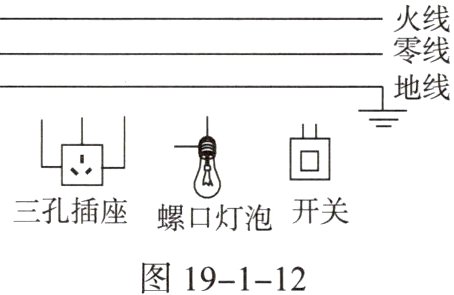

15. (2023·邯郸期末)请用笔画线代替导线在图19−1−12中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
　　　　

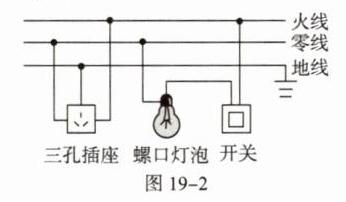

答案：
