《2025年走向中考考场九年级物理全一册人教版河北专版》

1. 在“探究电流与电压关系”的实验中：

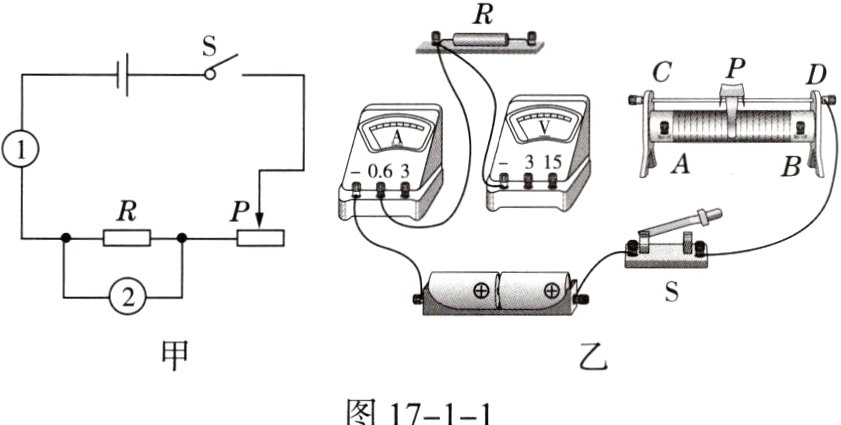

(1)如图17 - 1 - 1甲所示，“1”处为________，“2”处为________。(均选填“电流表”或“电压表”)
(2)用笔画线代替导线将图乙中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动。(导线不能交叉)

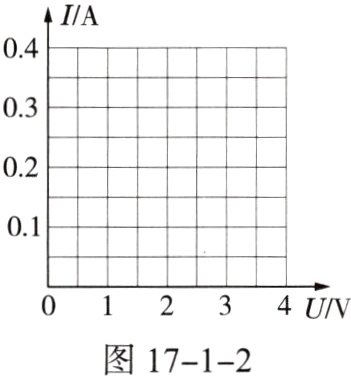

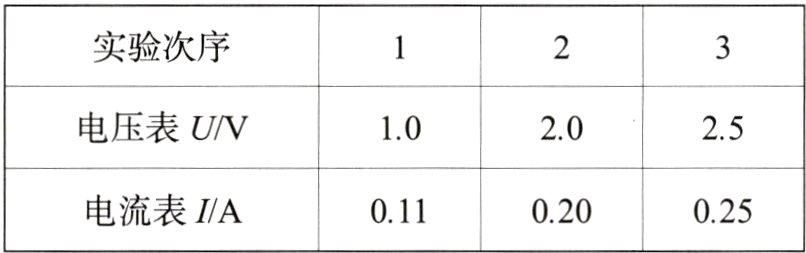

(3)在实验操作过程中保持________不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验，数据如下表所示，请根据表中数据在图17 - 1 - 2中进行描点连线。


(4)对实验数据进行分析，可归纳出结论是：在电阻一定的情况下，通过导体的电流与导体两端的电压成________。

答案：

(1)电流表 电压表
(2)如图17-1甲所示
(3)电阻 如图乙所示
(4)正比

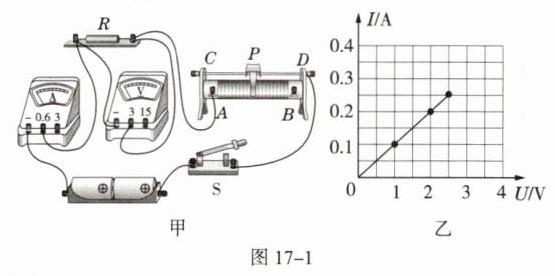

其中图17-1甲为包含电流表、电压表、电阻R、滑动变阻器、电源、开关的电路图，图17-1乙为I-U关系图像；

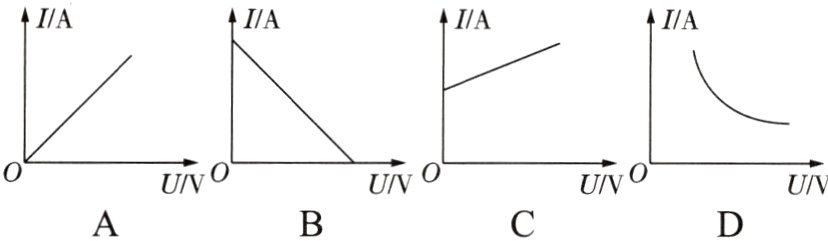

2. 下列各图中，能正确描述电阻一定时，电流随电压变化的图像是( )

答案： A

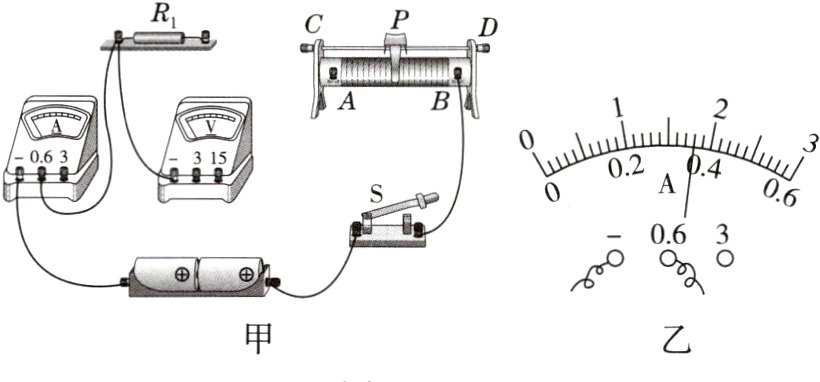

3. 小彬用如图17 - 1 - 3甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整。
(2)小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是__________________(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为________A。
(3)将5Ω定值电阻换成10Ω定值电阻，闭合开关，调节滑动变阻器的滑片，保持________表的示数不变。
(4)将10Ω定值电阻换成20Ω定值电阻，重复步骤(3)。

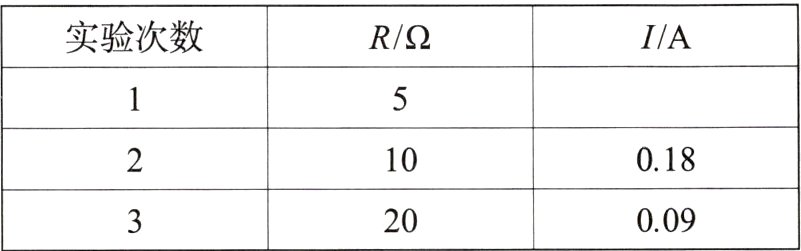

(5)实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成________。

答案：

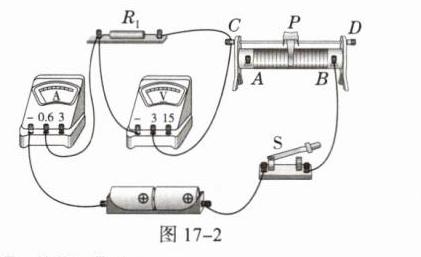

(1)如图17-2所示
(2)定值电阻R₁短路 0.36
(3)电压
(5)反比

其中图17-2为包含定值电阻R₁、电流表、电压表、滑动变阻器、电源、开关的电路图；
