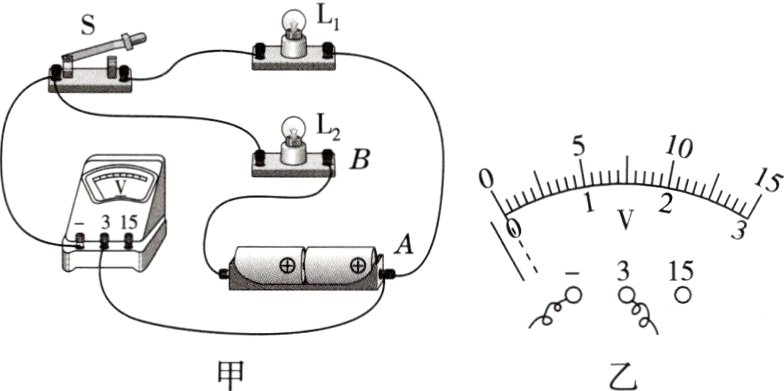

7. (2024·保定莲池区期末)“探究串联电路的电压关系”的实验电路如图16 - 2 - 7甲所示，下列说法正确的是( )
　
A. 实验应选择两个规格不同的灯泡
B. 闭合开关后，电压表测量的是电源电压
C. 闭合开关后，若电压表出现了如图乙所示情况，应先断开开关后将电压表调零
D. 若要测量$L_{2}$两端的电压，可将电压表接A接线柱的导线改接到B

答案： A

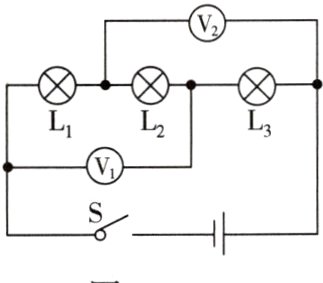

8. 如图16 - 2 - 8所示的电路中，闭合开关后，电压表$V_{1}$的示数是7.5V，电压表$V_{2}$的示数为9 V，若电源电压为12 V，则$L_{2}$两端电压是( )
　　　　　　　　　　　　
A. 4.5 V
B. 5.5 V
C. 3 V
D. 2 V

答案： A

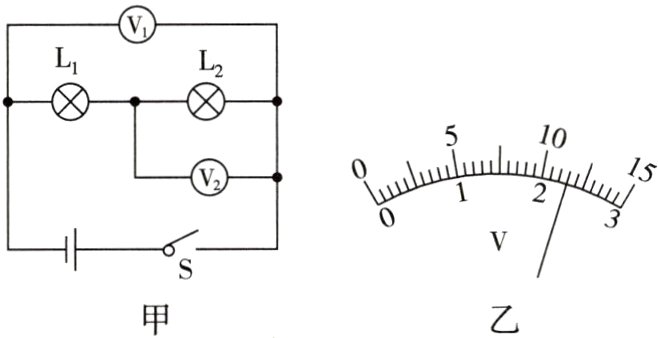

9. 小明按图16 - 2 - 9甲的电路进行实验，当闭合开关用电器正常工作时，电压表$V_{1}$和$V_{2}$的指针位置完全一样，如图乙，则$L_{1}$两端的电压为______V，电源电压为______V。
　　

答案： 9.2 11.5

10. (2023·承德期中)小明同学对串联电路的电压规律进行了探究，电路图如图16 - 2 - 10所示。
　　　　　　　　　　　　　
(1)在连接电路时，开关必须______。
(2)闭合开关，发现电压表示数为零，则故障可能是小灯泡$L_{1}$______或$L_{2}$______。
(3)在测$L_{2}$两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，用上面的方法能否测出$L_{2}$两端的电压？______，原因是______。
(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是______。改进方法：______。
|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|----|----|----|
|2.4|1.4|3.8|

答案：
(1)断开
(2)短路 断路
(3)不能 电压表的正负接线柱接反了
(4)一次实验结论具有偶然性 更换规格不同的灯泡进行多次实验

11. (2023·唐山期中)在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡。
　　　　
　　　

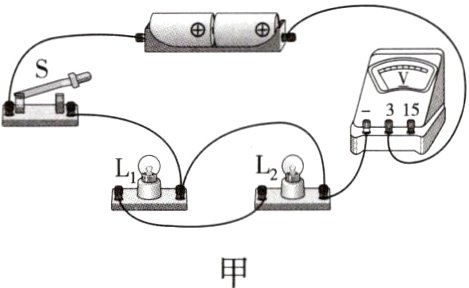

(1)图16 - 2 - 11甲是小明已经完成一部分的实物电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量$L_{2}$两端的电压。

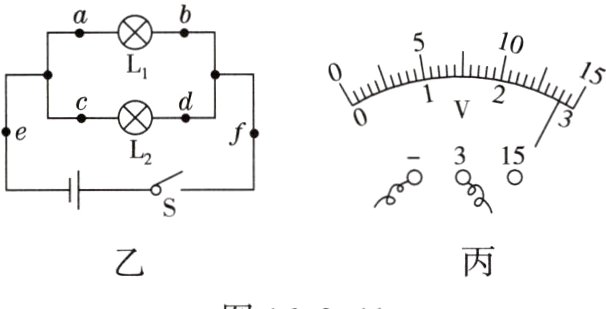

(2)图乙所示的电路中，将电压表并联在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的示数为______V。
(3)依次将电压表并联到图乙电路中的ab、cd、ef之间，小明发现电压表示数相等。由此他得出结论：并联电路中，各支路两端的电压相等。此结论______(选填“科学”或“不科学”)，接下来应该进行的操作是______。
A. 更换不同规格的灯泡，再次实验
B. 将$L_{1}$、$L_{2}$的位置互换，再次实验
C. 保持电源、灯泡不变，多测量几次电路中三处的电压

答案：
(1)如图16 - 3所示
(2)2.8
(3)不科学 A
