《2025年走向中考考场九年级物理全一册人教版河北专版》

11. 如图17 - 2 - 4所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向右移动时，电流表的示数将(　　　)

A. 变大
B. 变小
C. 不变
D. 无法确定

答案： B

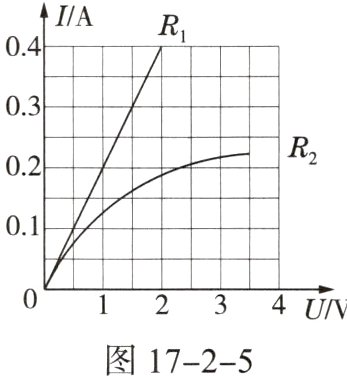

12. 小明在研究通过导体的电流时，根据测量数据绘制出如图17 - 2 - 5所示的I - U图像。对此作出的判断中，错误的是(　　　)

A. 通过$R_1$的电流与它两端所加电压成正比
B. 通过$R_2$的电流与它两端所加电压不成正比
C. 将它们串联接入到同一电路中时，通过$R_1$的电流较小
D. 将它们并联连接到两端电压为1.5 V的电路中时，通过干路的电流大约是0.46 A

答案： C

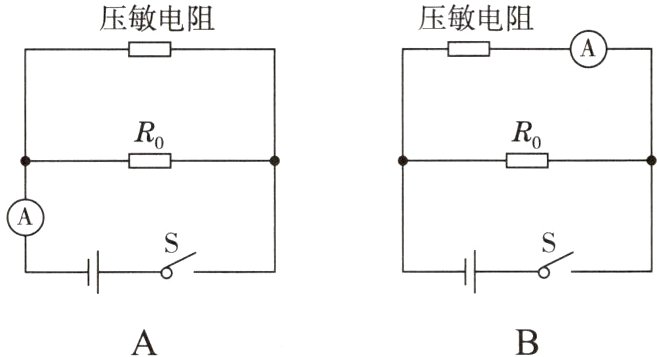

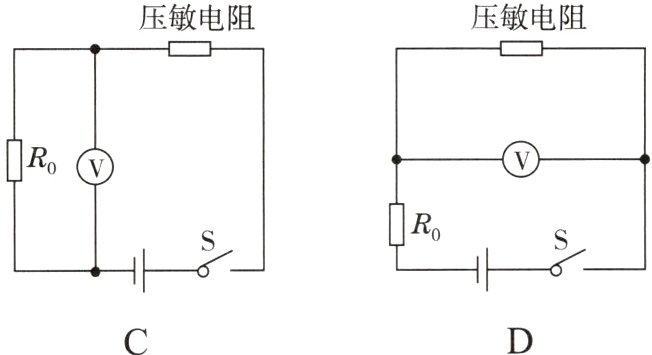

13. 压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大。以下电路不符合要求的是(　　　)

答案： D

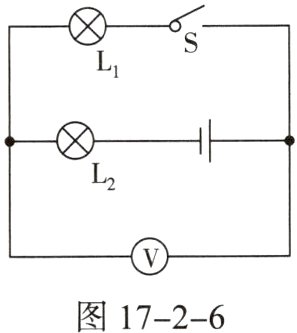

14. 如图17 - 2 - 6所示电路中，电源电压为4.5 V，$L_1$、$L_2$是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则(　　　)

A. $L_2$两端的电压为1.5 V
B. $L_1$两端的电压为1.5 V
C. $L_1$与$L_2$的灯丝电阻之比为2：1
D. 通过$L_1$与$L_2$的电流之比为1：2

答案： B

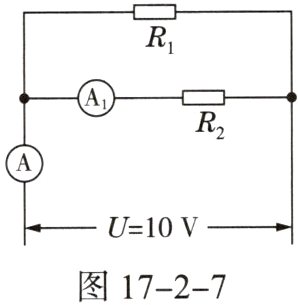

15. 如图17 - 2 - 7所示，$R_1$ = 10Ω，电流表$A_1$示数为0.5 A，电源电压为10 V。下列叙述不正确的是(　　　)

A. $R_1$与$R_2$并联
B. $R_2$阻值为20Ω
C. $R_1$两端电压为10 V
D. 电流表A的示数为1.0 A

答案： D

16. 如图17 - 2 - 8所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是(　　　)

A. $U_{AB}＞U_{BC}$ $I_{AB}=I_{BC}$
B. $U_{AB}＜U_{BC}$ $I_{AB}=I_{BC}$
C. $U_{AB}＞U_{BC}$ $I_{AB}＜I_{BC}$
D. $U_{AB}=U_{BC}$ $I_{AB}＜I_{BC}$

答案： A

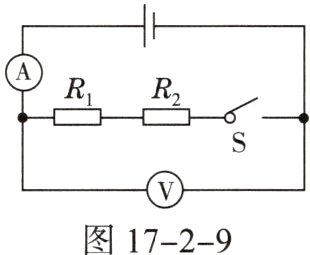

17.（2023·唐山期末）如图17 - 2 - 9所示的电路中，当开关S闭合时，电流表A的示数为0.3 A，电压表V的示数为9 V，$R_2$ = 18Ω，则电阻$R_1$ = ______Ω，$R_1$两端电压$U_1$ = ______V。

答案： 12 3.6

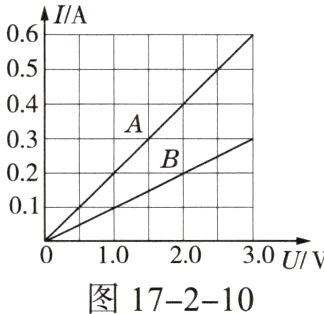

18. 如图17 - 2 - 10所示是电阻A、B的I - U图像。由图可知，电阻B的阻值是______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是______V；将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是______V；将电阻A、B并联在电压为3 V的电源两端，电路中的总电流是______A。

答案： 10 4.5 2.0 0.9
