《2025年走向中考考场九年级物理全一册人教版河北专版》

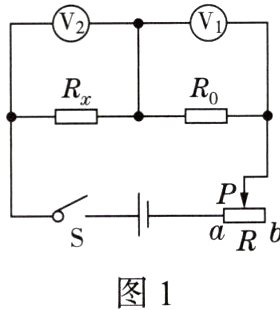

1.某同学设计了如图1所示的电路测量未知电阻Rx的阻值。已知R0为定值
　电阻,R为滑动变阻器。
　(1)开关S闭合前,应将滑动
　　　　　　　　　　　变阻器的滑片P置于______
　(选填“a”或“b”)端,目的是
　______________________________。
　(2)闭合开关S,调节滑动变阻器,得到电压表V,的示数为U,电压表V2的示数为U,则被测电
特殊方法测电阻

[答案见8页]
　　　　阻的阻值Rx=________。
　　　　(3)该同学测量一次后,就计算出了该电阻的阻值,你认为该阻值的得出________(选填“妥当”或“不妥当”),理由是________________________。


答案：
(1)b 保护电路
(2)$\frac{U_{2}R_{0}}{U_{1}}$
(3)不妥当 应该多次测量求平均值，减小误差

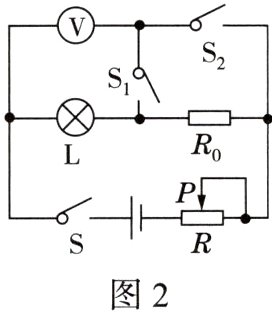

2.某实验小组用如图2所示的电路来测量额定电压为2.5V的小灯泡L正常发
　　　　光时的电阻,其中R,是阻值已
　　　　知的定值电阻,R是滑动变阻
　　　　　　　　　　器。请根据实验电路图补充完
　　　　成下面的主要测量步骤:
　　　　(1)只闭合开关S和S,,调节滑动变阻器滑片的位置,使电压表的示数U=__________V,并记录电压表的示数为U。
　　　　(2)________________________,保持滑动变阻器接入电路的阻值不变,记录电压表的示数为U2。
　　　　(3)小灯泡L正常发光时的电阻R=__________。
　　　　(用已知量和所测物理量的字母表示)
　

答案：
(1)2.5
(2)断开开关$S_{1}$，闭合开关 S 和$S_{2}$
(3)$\frac{U_{1}R_{0}}{U_{2}-U_{1}}$
