《2025年走向中考考场九年级物理全一册人教版河北专版》

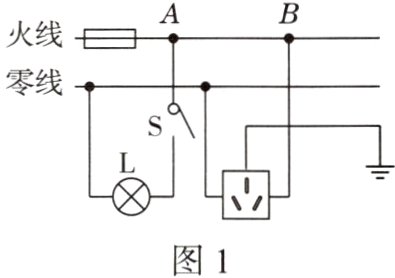

1. 如图1所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮，则电路中的故障可能是(　　　)
A. 熔丝熔断　　　B. 三孔插座与地线接触不良
C. 灯泡被短路　　D. A、B两点间断路
　　　　　　　　　　　

答案： D

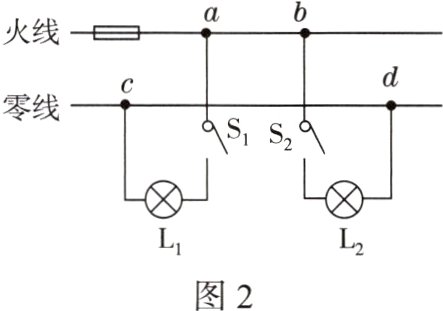

2. 如图2所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：
①闭合S₁，灯L₁亮；
②再闭合S₂，灯L₁亮，灯L₂不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光，若电路中只有一处故障，故障可能是(　　　)
A. 灯L₂短路　　　　　B. c点左侧的零线断路
C. 灯L₂所在支路断路　D. c、d两点间断路
　　　　　　　　　

答案： D

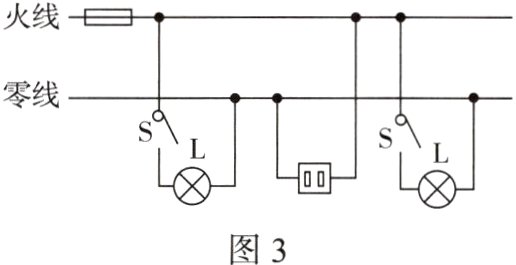

3. 如图3所示，家庭电路中，正常发光的两盏灯突然都熄灭，小洋先检查空气开关是否跳闸，发现没有跳闸，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是(　　　)
A. 插座发生了短路
B. 进户的零线断了
C. 进户的火线断了
D. 两灯其中一盏灯断路了
　　　　

答案： B

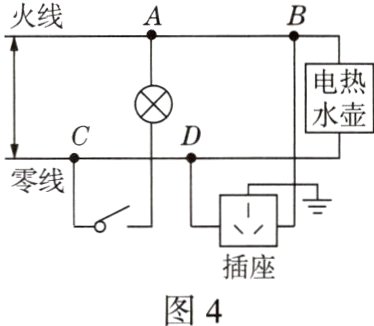

4. 如图4是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热水壶突然不能工作，但电灯仍正常发光；拔出电饭煲的插头，电热水壶仍不能工作，把试电笔分别插入插座的左、右两孔，氖管均能发光。则可以判断出电路的故障是(　　　)
A. 电热水壶所在电路的B、D两点间断路
B. 插座的接地线断路
C. 电路的A、B两点间导线断路
D. 电路的C、D两点间导线断路
　　　　　　　　　　　

答案： D

5. 某同学家的电灯均正常工作，当他把“220 V 16 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是(　　　)
A. 插座处短路　　　　
　B. 台灯灯头处短路
C. 插座处断路　　　　
　D. 台灯灯头处断路

答案： B

6. 暑期，小延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现保险丝断了。导致上述故障的原因可能是(　　　)
A. 插头和插座接触不良
B. 电路中用电器的总功率过大
C. 空调机内部断路
D. 控制空调机的开关短路

答案： B

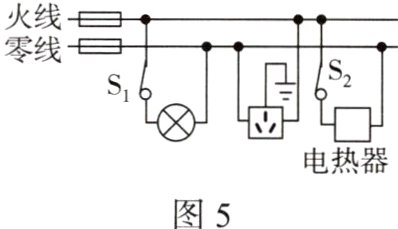

7. 如图5所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用试电笔测试三孔插座的左右两孔，氖管都发光，发现有一根保险丝熔断了。下列分析不合理的是(　　　)
A. 一定是零线上的保险丝熔断了
B. 断开S₁、S₂，再用试电笔检测三孔插座的左右两孔，氖管都发光
C. 只断开S₁，再用试电笔检测开关S₁的两个接线柱，氖管都发光
D. 只断开S₂，再用试电笔检测开关S₁的两个接线柱，氖管都发光
　　　　　　　　　　　　　　

答案： B
