《2025年走向中考考场九年级物理全一册人教版河北专版》

探究电流与电压和电阻的关系
探究方法：①________

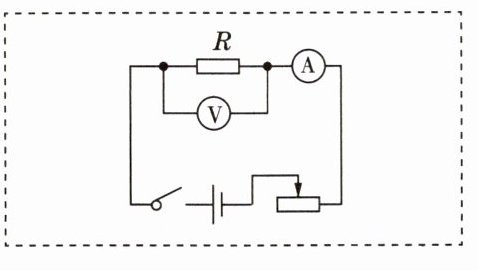

实验电路图：
实验结论：在电阻不变时，电流与电压成②________比；
在电压不变时，电流与电阻成③________比

答案： ①控制变量法 ②正 ③反

欧姆定律
内容：导体中的电流，跟导体两端的电压成④________，跟导体的电阻成⑤________
公式：⑥________，变形公式：⑦________、⑧________
串联电路中电阻关系：⑨________；串联电路中电压的分配规律：⑩________
并联电路中电阻关系：⑪________；并联电路中电流的分配规律：⑫________

答案： ④正比 ⑤反比 ⑥$I = \frac{U}{R}$ ⑦$U = IR$ ⑧$R = \frac{U}{I}$ ⑨$R_{总}=R_{1}+R_{2}$ ⑩$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$ ⑪$\frac{1}{R_{总}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$ ⑫$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$

伏安法测电阻
测量原理：⑬________
测量工具：⑭________、⑮________
电路图：
滑动变阻器的作用：一是保护电路；二是⑯________
实验注意事项：连接电路时，开关一定要⑰________；闭合开关前，滑动变阻器的滑片一定要置于⑱________

答案： ⑬$R = \frac{U}{I}$ ⑭电压表 ⑮电流表 ⑯改变电阻两端的电压 ⑰断开 ⑱阻值最大位置

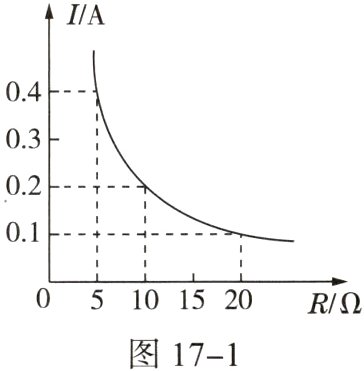

1.（2023·石家庄期末）在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图17 - 1所示的图像。下列说法正确的是(　　　)

A. 导体中的电流与导体的电阻成正比
B. 电源至少选用3节新干电池
C. 换用2Ω电阻做实验时，需要更换电压表量程
D. 多次实验是为了寻找普遍规律

答案： D

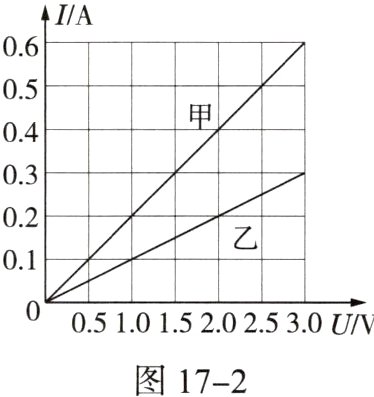

2. 张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图17 - 2所示的图像，根据图像，下列说法错误的是(　　　)

A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻

答案： D

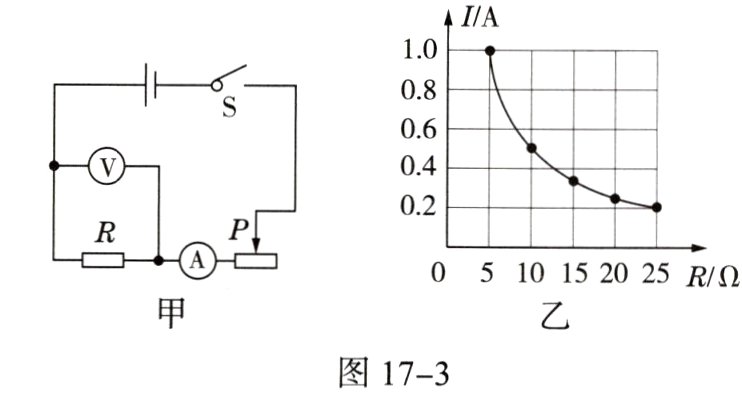

3.（2023·衡水模拟）实验小组的同学利用如图17 - 3甲所示的电路进行探究，电源电压恒为9V，电压表V量程(0 ~ 3V、0 ~ 15V)，电流表A量程(0 ~ 0.6A、0 ~ 3A)，更换5个不同阻值的定值电阻R，得到如图乙所示的图像：

(1)该小组同学所探究的问题是______________。
(2)将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零，其原因可能是________(填选项)。
A. 定值电阻R短路 B. 定值电阻R断路
C. 滑动变阻器短路
(3)根据图像记录的五次实验数据可知，电压表的示数为________V。
(4)当R的阻值由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向________(选填“左”或“右”)端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验，则滑动变阻器的最大阻值至少是________Ω。
(5)由图像可得出该实验的规律是____________。

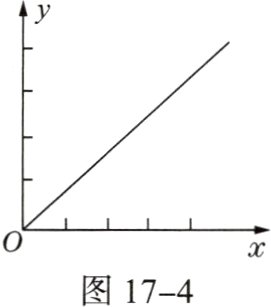

【拓展】数学中正比例函数y = kx的图像如图17 - 4所示，其中k叫作图像的斜率。在物理学中，正比例函数关系的图像中斜率往往具有一定的实际意义。例如匀速直线运动的s - t图像，其斜率表示速度。在本次实验中，如果把I - R图像转换为I - $\frac{1}{R}$图像，则其斜率表示________。

答案：
(1)通过导体的电流与电阻的关系
(2)B
(3)5
(4)右 20
(5)当电压一定时,电流与电阻成反比 【拓展】电压
