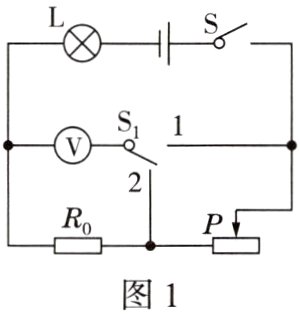

1.在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中，实验室提供了如下器材：电源(电压$U$恒为8 V )，滑动变阻器(规格为“20 Ω 2 A”)，小灯泡(额定电压$U_{额}$=2.5 V，额定功率小于1.2 W)，定值电阻$R_{0}$。爱动脑筋的小聪利用上述器材想出一种测量小灯泡额定功率的方法，设计了如图1所示的电路，所用电压表量程为“0 ~ 15 V”，请将以下实验步骤补充完整：
|电路图|实验步骤|
| ---- | ---- |
| |(1)检查电路无误后，闭合开关S，将开关$S_{1}$拨至“1”，调节滑动变阻器滑片直至电压表示数为______。
(2)滑片不动，再将开关$S_{1}$拨至“2”，读出电压表示数为$U_{0}$。
(3)小灯泡的额定功率：$P_{额}$=______(用$U_{额}$、$U_{0}$、$R_{0}$表示)。若步骤(2)中，在将开关$S_{1}$拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率______(选填“偏大”或“偏小”)。|

答案：
(1)5.5 V
(3)$\frac{U_{额}U_{0}}{R_{0}}$ 偏小
