《2025年走向中考考场九年级物理全一册人教版河北专版》

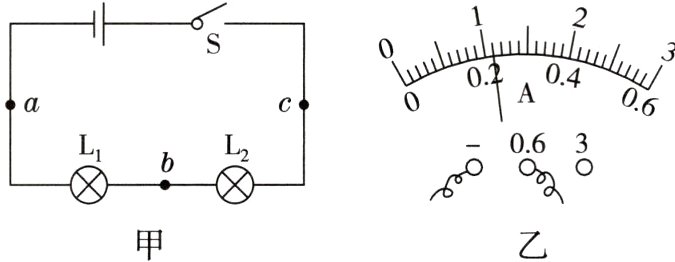

1.在“探究串联电路的电流规律”的实验中，小艾同学设计了如图15 - 5 - 1甲所示的串联电路。
　　
|$I_{a}/A$|$I_{b}/A$|$I_{c}/A$|
|----|----|----|
| |0.21|1.1|
(1)连接电路时开关应该要______，应选取规格______(选填“相同”或“不同”)的灯泡进行实验。
(2)某次实验时她测出的电流值如表所示，其中a处的电流如图乙所示，是______A。表中明显错误的一个数值是______，造成错误的原因可能是______。
(3)改正错误数据后，分析数据得到的串联电路中电流的规律是______(用文字表述)。

答案：
(1)断开 不同
(2)0.22 1.1 错把电流表小量程按照大量程读数
(3)串联电路中各处的电流都相等

2.10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是( )
A.0.1 mA
B.10 mA
C.0.1 A
D.1 000 mA

答案： C

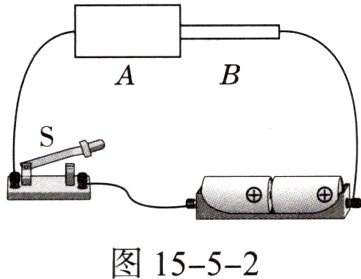

3.在如图15 - 5 - 2所示电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当开关S闭合后，关于通过它们的电流大小，下列叙述正确的是( )
　　　　　　　　　　　
A.$I_{A}＞I_{B}$
B.$I_{A}＜I_{B}$
C.$I_{A}=I_{B}$
D.无法确定

答案： C

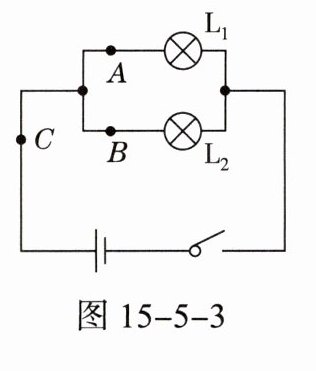

4.同学们在探究“并联电路中电流的规律”时，画出了如图15 - 5 - 3所示的电路图，实验过程如下：
(1)实验中，所选两个小灯泡的规格应该是______(选填“相同”或“不相同”)的。
(2)某同学用电流表测出电路中A、B、C三处的电流分别为$I_{A}=0.1\ A、I_{B}=0.3\ A、I_{C}=0.4\ A$，在表格中记录数据后，下一步应该做的是______(填字母)。
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
(3)结论：______。

答案：
(1)不相同
(2)C
(3)并联电路中干路电流等于各支路电流之和

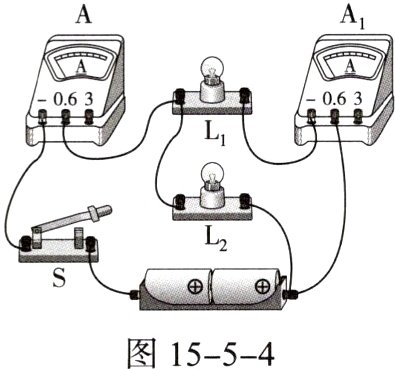

5.(2022·石家庄期中)如图15 - 5 - 4所示的实验电路，闭合开关S后，电流表A的示数为0.5 A，电流表$A_{1}$的示数为0.3 A。通过小灯泡$L_{1}$、$L_{2}$的电流分别是( )
　　　　　　　　　　　　　　　　
A.0.3 A，0.2 A
B.0.2 A，0.3 A
C.0.5 A，0.3 A
D.0.5 A，0.2 A

答案： A

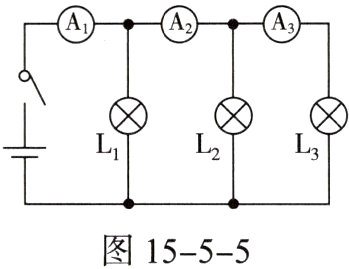

6.如图15 - 5 - 5所示电路，三个不相同的小灯泡接在同一电路中，电流表$A_{1}$、$A_{2}$、$A_{3}$的示数分别为$I_{1}$、$I_{2}$、$I_{3}$，则灯$L_{1}$的电流是( )
　　　　　　　　　　　　　　　　　
A.$I_{1}-I_{2}$
B.$I_{1}-I_{2}-I_{3}$
C.$I_{1}$
D.$I_{2}$

答案： A

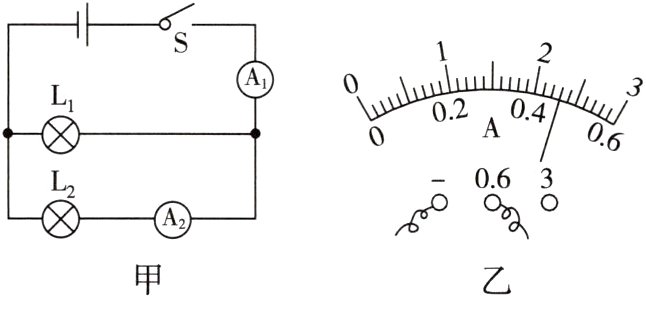

7.如图15 - 5 - 6甲所示电路，闭合开关S，电流表$A_{1}$的示数为1.5 A，电流表$A_{2}$的示数如图乙所示，则通过灯$L_{2}$的电流为______A；若用电流表测灯$L_{1}$的电流，应选用______(选填“0~0.6 A”或“0~3 A”)量程。
　　
　　　　　　　　图15 - 5 - 6

答案： 0.46 0~3A
