《2025年走向中考考场九年级物理全一册人教版河北专版》

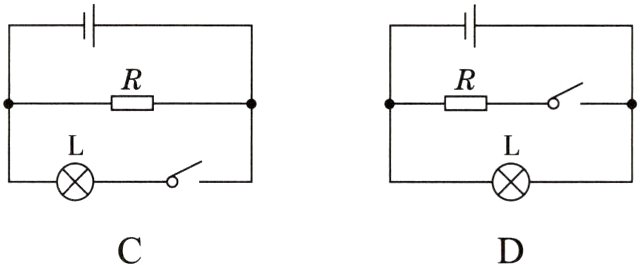

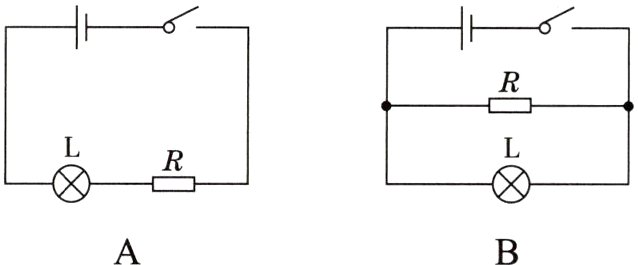

1. 某电热水壶正常状态下，断开开关，指示灯L熄灭，电热丝R不工作；闭合开关，指示灯L亮，同时电热丝R工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了该电热水壶的模拟电路，其中可能正确的是(　　　)
　　
　　

答案： B

2. 为防止操作工手指损伤事故的发生，某厂家设计制造的切纸机必须将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是(　　　)
　　　 　　　
　　　 　　　　

答案： A

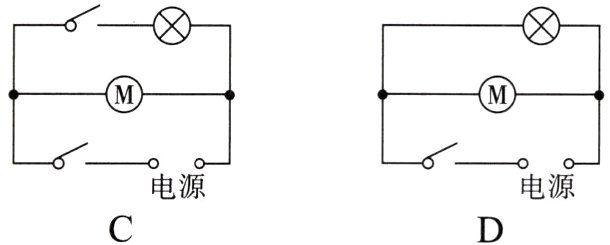

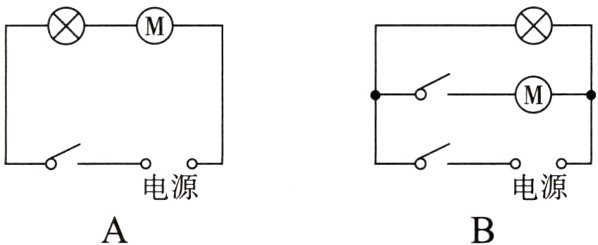

3. 教室里投影仪的灯泡，发光时温度很高，必须用风扇降温。使用投影仪时，首先要打开风扇，待确认风扇正常运转后，再通电让灯泡发光，下列电路中符合要求的是(　　　)
　　　　　　
　　　　　　

答案： C

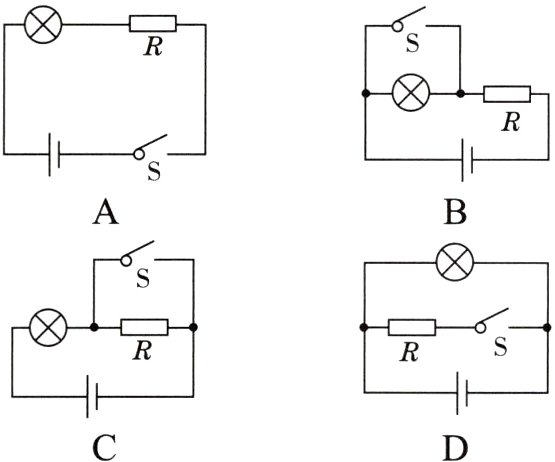

4. 为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮，未系好安全带时，相当于断开开关，指示灯发光。下列符合要求的电路图是(R为电路保护元件)(　　　)
　　　　　　

答案： B

5. 高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是(　　　)
　　　　　　 　　　
　　　　　　 　　　

答案： A

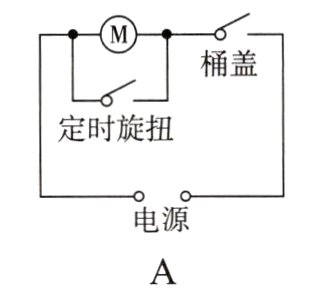

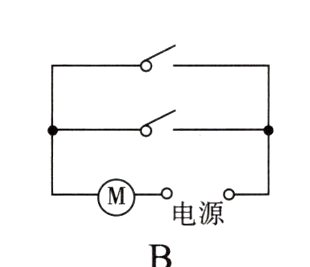

6. 双桶洗衣机用电动机带动甩干桶来给衣服脱水，只有当拧动定时旋钮后且桶盖关闭时电动机才能工作，它由两个开关控制，一个是定时旋钮，拧动时开关闭合，恢复时开关断开；另一个是桶盖触动开关，为了保证人的安全，把桶盖打开时，开关断开而自动断电，下列电路的设计符合要求的是(　　　)
　　 　　　
　　 　　　

答案： C
